Systemair VBF 125 vodný ohrievač pre kruhové potrubie

Systemair REPT 6 je digitálny regulátor konštantného tlaku alebo teploty pre kruhové ventilátory.

Slúži na plynulú reguláciu otáčok tyristového typu (P-regulácia) pre ventilátory s napätím 230V, ktoré majú napäťovo regulovateľné motory.

Regulátor Systemair REPT 6 je možné použiť s tlakovými alebo teplotnými čidlami na vetrací systém budovy. Regulátor je vybavený digitálnym displejom, na ktorom sa nastavujú požadované parametre.

Regulátor Systemair REPT 6 má vstavané relé tepelnej ochrany, ktoré v prípade rozopnutia tepelných kontaktov TK vo vinutí motora preruší napájacie napätie ventilátora.
Systemair REPT 6 je vybavený jedným beznapäťovým spínacím kontaktom, ktorý signalizuje, či je zariadenie v prevádzke, alebo je na ňom porucha.

Rušenie rádiových vĺn je podľa normy EN 50081-1 a EN 50082-2.

Upozornenie: Regulátor pri nízkych otáčkach ventilátora môže spôsobovať nežiaduce zvýšenie hladiny hluku motora (tzv. bzučanie)!

Regulátor Systemair REPT 6 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair S-5EC/FRQ je 5-st. prepínač pre EC ventilátory s možnosťou vypnutia.

Prepínač je určený na krokovú reguláciu či už EC ventilátorov alebo frekvenčných meničov prostredníctvom vstupu 0-10V.

Je vybavený LED indikáciou stavu a prídavným potenciometrom na korigovanie prednastavených hodnôt pre jednotlivé kroky.

Prednastavené hodnoty jednotlivých krokov sú nasledovné:

• Krok 0 = 0 V
• Krok 1 = 2 V
• Krok 2 = 4 V
• Krok 3 = 6 V
• Krok 4 = 8 V
• Krok 5 = 10 V

Regulátor je vhodné použiť v kombinácii s frekvenčným meničom Systemair FRQS-E-6A.

Kruhový ventilátor Systemair KVK Silent 400EC je izolovaný ventilátor určený na montáž do kruhového potrubia.

Kruhový ventilátor je vybavený servisným krytom, vďaka čomu sa jednoducho udržuje. Tepelná ochrana motora je integrovaná v elektronike motora.

Plášť kruhového ventilátora Systemair KVK Silent 400EC je zhotovený z Aluzinku s korozívnou triedou C4. Ventilátor je izolovaný minerálnou vlnou dostatočnej hrúbky a hustoty.

Montáž:

• Inštalácia na potrubie je možná v ľubovoľnej polohe
• Jednoduchá montáž
• Montážna konzola je súčasťou balenia

Otáčky kruhového ventilátora sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod. Ventilátor je možné regulovať podľa aktuálnych požiadaviek pomocou snímačov CO2, teploty, vlhkosti, ale aj snímača pohybu a VAV. Navyše ponúka možnosť komunikovať cez Modbus.

Kruhový ventilátor Systemair KVK Silent 400EC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Strešný ventilátor TFSK 160 EC s EC motorom slúži na odvod vzduchu z menších priestorov.

EC motor zabezpečuje nízku spotrebu energie nielen pri stopercentných otáčkach, ale tiež pri nižších otáčkach a je jednoducho regulovateľný.

Otáčky strešného ventilátora TFSK 160 EC možno nastavovať podľa požiadavky na vzduchový výkon a vysokoefektívnu prevádzku.

Strešný ventilátor TFSK 160 EC tvorí potenciometer (0-10V), ktorý umožňuje jednoducho nájsť zvolený pracovný bod.

Servisný vypínač je integrovaný a je možnosť vybrať z niekoľkých strešných prechodov ako príslušenstvo.

Ochrana motora je integrovaná v elektronike motora.

Strešný ventilátor TFSK 160 EC má štvorcovú základovú dosku.

Systemair LDC 150-600 je tlmič hluku pre kruhové potrubie. Je vhodný pre použitie v kombinácii s kruhovými ventilátormi Systemair.

Systemair LDC je jednoducho integrovateľný tlmič do kruhového potrubia, ktorý výrazne tlmí hluk v potrubí. Pripojovacie hrdlá sú vybavené gumeným tesnením. Ak je potrebný vyšší útlm, je možné použiť dva tlmiče za sebou. Tlmič dosahuje najefektívnejší výkon, keď je umiestnení priamo za ventilátor alebo za ohyb. V prípade potreby tlmenia hluku v potrubí, ale aj hluku, ktorý preniká von do okolia, by mal byť tlmič použitý spolu s izolovaným typom ventilátora.

Systemair CB 160-5,0 je elektrický ohrievač, ktorý je vhodný na inštaláciu do kruhového potrubia. Systemair CB 160-5,0 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 160 mm.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie s vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Systemair RVK 125E2-L sileo kruhový ventilátor je určený pre montáž do kruhového potrubia. Motor má vonkajší rotor a obežné kolesá s vysokoúčinnými lopatkami zahnutými dozadu. Motor ventilátora má pre svoju ochranu vstavané tepelné kontakty s manuálnym resetom.

Plášť kruhového ventilátora Systemair RVK 125E2-L sileo je vyrobený z plastu (propylen PP s 30% podielom sklenných vlákien). Tesnosť plášťa ventilátora a pripojovacia krabica s krytím IP44 umožňuje použitie ventilátora aj vo vlhkom prostredí.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Možnosť pripojenia k potrubiu pomocou rýchloupínacej spony FK, ktorá je určená na zabránenie prenosu chvenia na potrubie
• Dĺžka spoja pre pripojenie na potrubie 25 mm podľa EN 1506:1997
• Súčasťou balenia je aj montážna konzola

Regulácia kruhového ventilátora Systemair RVK 125E2-L sileo je umožnená buď 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair RVK 125E2-L sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair RE 1.5 je 5-stupňový transformátor pre ventilátory s napájacím napätím 230V bez vyvedených tepelných kontaktov TK.

Regulácia otáčok ventilátora prebieha zmenou výstupného napätia pomocou prepínača na prednej strane regulátora. Na prednej strane regulátora sa nachádza kontrolka, ktorá signalizuje prevádzku transformátora.

Regulátor má výstupné svorky na 230V na pripojenie či už servopohonov uzatváracích klapiek, el. ohrievačov, alebo iného externého zariadenia. Na výstupných svorkách je pri polohách prepínača 1 až 5 vždy 230V. Len v polohe 0 sú výstupné svorky bez napätia.

Resetovanie resp. výmena poistky je možná z vonkajšej strany regulátora.

Upozornenie: Ventilátory s vyvedenými tepelnými kontaktami TK musia byť vždy pripojené na relé tepelnej ochrany motora S-ET 10(E)!

Regulátor Systemair RE 1.5 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair FGR 150 je filtračná kazeta, ktorá má štandardný typ plochého filtra F3. Systemair FGR je vhodná na použitie v kombinácii so všetkými typmi ventilátorov do kruhového potrubia Systemair.

Filtračná kazeta FGR 150 je zhotovená z pozinkovanej ocele. Kruhové napojenie má gumové tesnenie a zatvára sa pomocou spôn. Filtre sa dajú vymeniť a je ich možné objednať aj samostatne.

Filtračná kazeta je vhodná na filtrovanie privádzaného vzduchu v priemysle a výrobných dielňach alebo na odsávanie vzduchu zo sušičiek. Doporučená konečná tlaková strata pre plochý filter F3 je 170 Pa.

S-ET 10 je ochranné tepelné relé, ktoré odpája prívod napätia ventilátora zo siete v prípade rozopnutia tepelného kontaktu TK vo vinutí motora.

Ochranné relé S-ET 10 je v krabici IP54 a montuje sa na stenu.

Prívodné napätie, na ktoré je relé pripojené je 230V, pričom má tepelné kontakty TK vyvedené z vinutia motora. Musí mať predradené istenie, nakoľko neplní funkciu ochrany proti skratu. Rovnako nedisponuje ani funkciou automatického reštartu.

Sieťové napájanie ventilátora je možné po dostatočnom ochladení motora znova zapnúť stlačením čierneho tlačidla. Relé S-ET 10 je vhodné na použitie v kombinácii s napäťovým transformátorom RE alebo tyristorom REE.

Relé S-ET 10 slúži aj na manuálne vypnutie a zapnutie ventilátora.

Na signalizovanie MaR môže byť zariadenie doplnené prídavným modulom Alarm S-ET/STDT - nie je súčasťou dodávky.

Ochranné relé S-ET 10 je vhodné na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

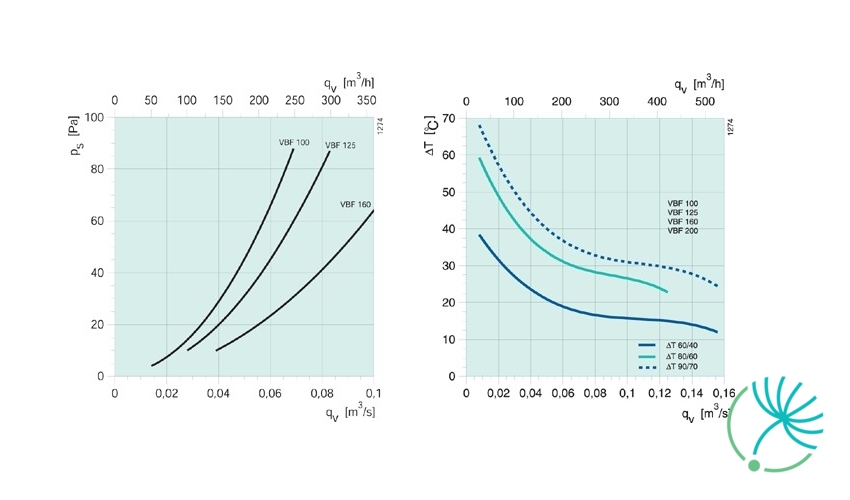

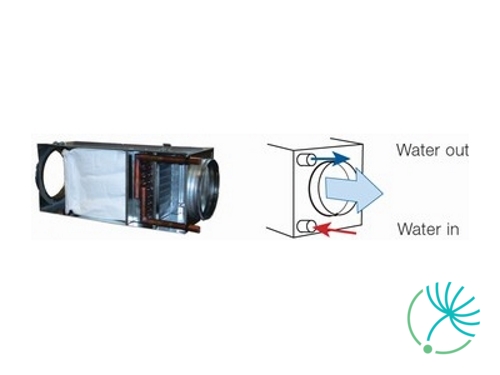

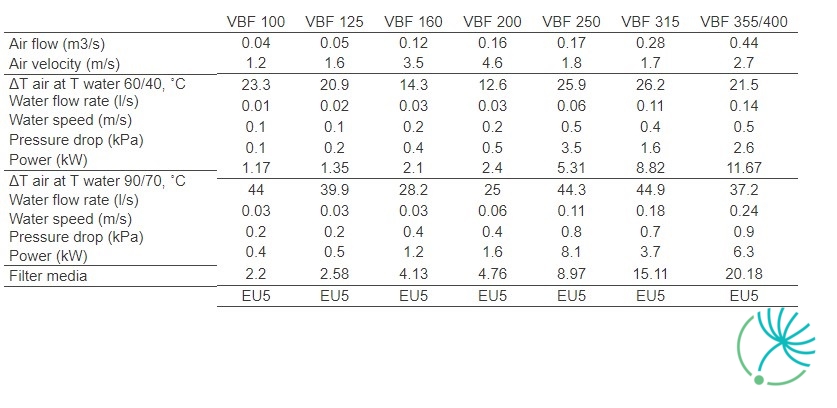

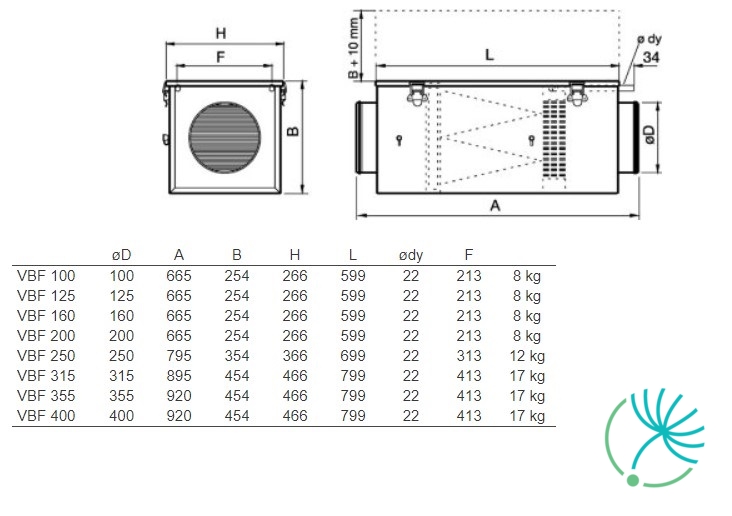

Systemair VBF 100 je vodný ohrievač s vreckovým filtrom F5 určený pre kruhové potrubie.

Vodný ohrievač je zhotovený z medených trubiek a hliníkových rebier. Plášť pozostáva z oceľového plechu s ochrannou vrstvou aluzinku. Kryt ohrievača je odoberateľný na umožnenie čistenia alebo výmeny filtra.

Vodný ohrievač Systemair VBF 100 je kalibrovaný pre montáž do horizontálneho potrubia, pričom inštalácia vreckového filtra musí byť vo vertikálnej polohe.

Kazeta vodného ohrievača disponuje pripojovacími miestami na meranie tlakovej straty.

Doporučená konečná tlaková strata je 200 Pa.

Vodný ohrievač Systemair VBF 100 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Kruhový ventilátor Systemair KVK Silent 500 je izolovaný ventilátor určený na montáž do kruhového potrubia.

Kruhový ventilátor je vybavený servisným krytom, vďaka čomu sa jednoducho udržuje. Tepelná ochrana motora je zabezpečená integrovanými tepelnými kontaktami, ktoré je potrebné pripojiť na ochranné relé.

Plášť kruhového ventilátora Systemair KVK Silent 500 je zhotovený z Aluzinku s korozívnou triedou C4. Ventilátor je izolovaný minerálnou vlnou dostatočnej hrúbky a hustoty, vďaka ktorej plášť dosahuje požiarnu klasifikáciu EI30.

Montáž:

• Inštalácia na potrubie je možná v ľubovoľnej polohe
• Jednoduchá montáž
• Montážna konzola je súčasťou balenia
• Ako príslušenstvo je možné zakúpiť rýchloupínacie spony FK, ktoré nielen uľahčia montáž, ale aj zabránia prenosu vibrácií do potrubia

Otáčky kruhového ventilátora sa dajú riadiť manuálne, a to pomocou potenciometra (plynulé riadenie otáčok), alebo 5-stupňového transformátora (krokové riadenie otáčok).

Kruhový ventilátor Systemair KVK Silent 500 spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.
