Systemair FK 125 spona

Systemair ZTR 15-0,6 je regulačný 3-cestný ventil

• Pre vodu a chladiace médiá (max 30% glykolu)
• Bez netesnosti v uzatvorenom stave

Ventil má stabilnú percentuálnu charakteristiku prietoku.

Vhodný typ servopohonu: RVAZ4 24A.

Technické charakteristiky

• Materiál tela: mosadz
• Materiál dýzy: mosadz
• Hriadeľ: nehrdzavejúca oceľ
• Typ ripojenia potrubia: vonkajší závit
• Obal: EPDM

Systemair TG-R630 je externý snímač teploty s nastaviteľnou požadovanou hodnotou. Je kalibrovaný na montáž na stenu. Pod krytom sa nachádza skrutka, ktorá slúži na mechanické zaistenie polohy potenciometra.

Používa sa spolu s regulátormi Pulser, TTC.

Systemair ZTR 20-2,0 je regulačný 3-cestný ventil

• Pre vodu a chladiace médiá (max 30% glykolu)
• Bez netesnosti v uzatvorenom stave

Ventil má stabilnú percentuálnu charakteristiku prietoku.

Vhodný typ servopohonu: RVAZ4 24A.

Technické charakteristiky

• Materiál tela: mosadz
• Materiál dýzy: mosadz
• Hriadeľ: nehrdzavejúca oceľ
• Typ ripojenia potrubia: vonkajší závit
• Obal: EPDM

Systemair ZTV 20-2,0 je regulačný 2-cestný ventil

• Pre vodu a chladiace médiá (max 30% glykolu)
• Bez netesnosti v uzatvorenom stave

Ventil obsahuje tesniaci O-krúžok z EPDM a má stabilnú percentuálnu charakteristiku prietoku.

Vhodný typ servopohonu: RVAZ4 24A.

Technické charakteristiky

• Materiál tela: mosadz
• Materiál dýzy: mosadz
• Hriadeľ: nehrdzavejúca oceľ
• Typ ripojenia potrubia: vonkajší závit
• Obal: EPDM

Systemair AQUA 24TF je regulátor systémov HVAC primárne určený na regulovanie teploty vzduchu v miestnosti alebo teploty privádzaného vzduchu v servopohonoch ventiloch a klapkách.
 Systemair AQUA 24TF je trojpólový regulátor s pulznou reguláciou ohrevu to znamená, že pomer medzi zapnutím a vypnutím je vždy proporcionálny a závisí od nastavenia požadovanej veľkosti odchýlky teploty.

Disponuje vstupom na pripojenie externého senzora na snímanie teploty aby bolo možné merať teplotu vzduchu nielen integrovaným senzorom ale aj externým senzorom.

Systemair AQUA 24TF má implementované dva druhy svoriek, jeden druh slúži na pripojenie externého snímača pre možnosť ovládania maximálnej a minimálnej teploty privádzaného vzduchu a ďalší druh slúži na spustenie alarmu ak teplota na snímači ochrany proti mrazu klesne pod 5 °C.

Systém ochrany proti mrazu v Systemair AQUA 24TF regulátore je nastavený na dve teplotné hranice a to na 10°C a menej, vtedy začne otvárať servoventil zmiešavacieho uzlu. Pri poklese teploty pod 5°C sa rozsvieti LED dióda (spustenie alarmu) a zopne poplachové relé čo zapríčiní že regulátor otvorí zmiešavací ventil na plných 100%.

Regulátor je možné nastaviť pre kaskádové riadenie, snímač je umiestnený v miestnosti alebo v potrubí odpadového vzduchu. Druhý snímač je umiestnený v potrubí privádzaného vzduchu na reguláciu teploty privádzaného vzduchu. Ak sa teplota v miestnosti odchýli od požadovanej hodnoty dodávky tak sa žiadaná hodnota teploty vzduchu zmenila. Stupeň kompenzácie je nastavený kaskádovým faktorom CF. Kaskádový faktor je definovaný ako zmena žiadanej teplote v potrubí pre zmenu teploty miestnosti o 1 ° C. Je možné nastaviť minimálnu hranicu pre teplotu prívodného vzduchu.

Systemair AQUA 24TF má špeciálny vstup, ktorý je pripojený k ventilátoru motorové relé. Keď je ventilátor vypnutý, regulátor prejde do režimu vypnutia. Potom sa pokúsi udržať senzor ochrany proti mrazu na 25 ° C. Výhodou je to, že teplý ohrievač minimalizuje riziko zmrazovania a tiež eliminuje nepríjemné pocity z výbuchu studeného vzduchu pri štarte.

Systemair TG-K350 je snímač s prvkom NTC na meranie teploty vzduchu vo ventilačných potrubiach. Je založený na princípe merania tepelného odporu v keramickom elemente NTC ( v prípade rastu teploty sa odpor znižuje). Meranie odporu môže byť vykonané jedine vtedy ak senzor nie je pripojený ku regulátoru. Meranie napätia sa vykonáva na vstupe snímača keď je snímač pripojený ku regulátoru.

Systemair TG-K350 snímač je navrhnutý na použitie v potrubí s priemerom 9 mm kde sa inštaluje zvnútra potrubia za pomoci kruhovej príruby, ktorá má priemer 40 mm. Snímač má nastaviteľnú dĺžku vloženia kábla od 15 do 130 mm a je dodávaný spolu s 1,5m dlhým káblom. Je nastavený na prácu s TTC, Pulserom, Aqua alebo RT 0-30.

Systemair RMK-T je modul, ktorý slúži na pripojenie uzatváracích klapiek 24V AC k rôznym typom jednotiek SAVE. Klapky však nie sú súčasťou balenia a je potrebné si ich doobjednať samostatne.

Systemair RMK-T modul sa skladá z:
- Plastový box s DIN lištou (IP54)
- Relé nainštalované na DIN lište (spínač zap/vyp ovládný digitálnym výstupom z jednotky SAVE)
- Elektrický transformátor 230V/24V AC
- Pripojovacie svorky
- Napájací kábel so zástrčkou (230V)
- Kábel na pripojenie ku svorkovnici jednotky
- Návod so schémou zapojenia

SPI 500 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D

Hrdlá tlmiča z pozinkovaného oceľového plechu slúžia na jednoduché pripojenie tlmiča na potrubný systém. Na jednej strane tlmiča je hrdlo opatrené gumovým tesnením a preto je možné nenáročne zapojiť dva tlmiče za sebou.

Tlmiče hluku Connectduct sa vyznačujú vysokou flexibilitou a výbornou hlukovou izoláciou. Vnútorná hadica je hydrofóbna a antibakteriálna.

Je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si možete pozrieť TU.

Slúži na znižovanie hluku vo vzduchotechnických systémoch.

Materiál

Vnútorná hadica: netkaná látka z polypropylénu
Vonkajšia hadica: laminovaný hliník/polyester
Izolácia: sklenné vlákna - odolné voči roztrhnutiu
Dostupné priemery: 100, 125, 160, 200, 250, 315 mm


Systemair RVAZ4 24A servopohon je motor, u kterého sa dá nastaviť presná polohu osi, a to za pomoci spätnej väzby alebo koncového spínača. Môže pracovať ako pri nízkych tak aj pri vysokých otáčkach.

Servopohon pre riadenie signálom 0-10V.
Vhodný pre ovládanie ventilov ZTV/ZTR, kvs <= 6,0.

Tento servopohon dokáže vykonať plný pohyb (zdvih) za 121 sekúnd. A maximálny pohyb (zdvih) má 5,5 mm.

Systemair ZTV 15-1,6 je regulačný 2-cestný ventil

• Pre vodu a chladiace médiá (max 30% glykolu)
• Bez netesnosti v uzatvorenom stave

Ventil obsahuje tesniaci O-krúžok z EPDM a má stabilnú percentuálnu charakteristiku prietoku.

Vhodný typ servopohonu: RVAZ4 24A.

Technické charakteristiky

• Materiál tela: mosadz
• Materiál dýzy: mosadz
• Hriadeľ: nehrdzavejúca oceľ
• Typ ripojenia potrubia: vonkajší závit
• Obal: EPDM

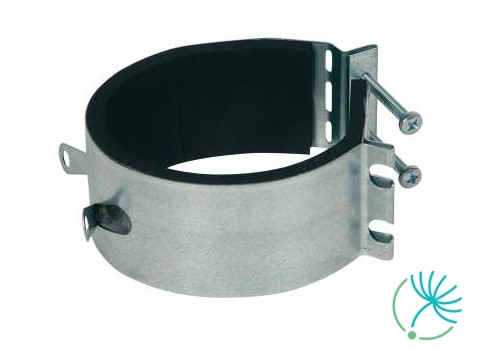

Systemair FK 160 je rýchlo upínacia spona, ktorá slúži na zjednodušenie inštalácie a demontáže ventilátorov za účelom čistenia alebo opráv či údržby.

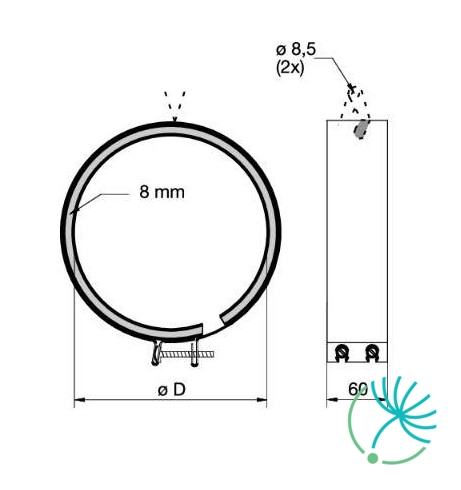

Systemair FK 160 spona disponuje 8mm hrubou tesniacou neoprénovou vrstvou, ktorá je navrhnutá tak aby pohlcovala značné množstvo generovaných vibrácií a taktiež zaistila tesnosť. Je vyrobená z oceľového pozinkovaného plechu. Spona sa uzatvára pomocou 2 ks skrutiek.

Je vhodná na inštaláciu do rekuperačnej jednotky, ktorú si možete pozrieť TU.

Rýchlo upínaciu sponu je vhodné použiť s kruhovými ventilátormi Systemair.
