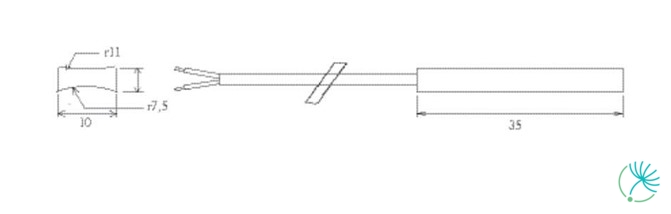

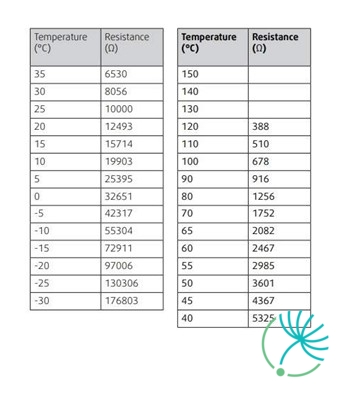

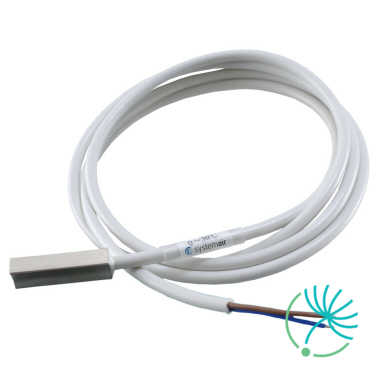

Systemair TG-A1/NTC10-01 snímač

Systemair IR-24P je detektor prítomnosti pohybu určený pre automatické riadenie ventilácie systémov HVAC. Šetrí peniaze a poskytuje vyšší komfort v priestoroch, ktoré vyžadujú nútené vetranie počas kratších časových období, ako napríklad konferenčné miestnosti, montážne haly atď.

Systemair IR-24P zopne kontaktné relé pri nasnímaní pohybu v jeho okolí. Pulzná detekcia snímania znižuje pravdepodobnosť nastatia falošného alarmu. Disponuje nastaviteľným oneskorením pre výstup ON/OFF.
Inštaluje na stenu alebo na strop.

K Systemair IR-24P snímaču pohybu je vhodné dokúpiť aj transformátor.

Systemair TG-R600 je externý snímač teploty s nastaviteľnou požadovanou hodnotou. Je kalibrovaný na montáž na stenu. Pod krytom sa nachádza skrutka, ktorá slúži na mechanické zaistenie polohy potenciometra.

Používa sa spolu s regulátormi Pulser, TTC.

Systemair AQUA 24TF je regulátor systémov HVAC primárne určený na regulovanie teploty vzduchu v miestnosti alebo teploty privádzaného vzduchu v servopohonoch ventiloch a klapkách.
 Systemair AQUA 24TF je trojpólový regulátor s pulznou reguláciou ohrevu to znamená, že pomer medzi zapnutím a vypnutím je vždy proporcionálny a závisí od nastavenia požadovanej veľkosti odchýlky teploty.

Disponuje vstupom na pripojenie externého senzora na snímanie teploty aby bolo možné merať teplotu vzduchu nielen integrovaným senzorom ale aj externým senzorom.

Systemair AQUA 24TF má implementované dva druhy svoriek, jeden druh slúži na pripojenie externého snímača pre možnosť ovládania maximálnej a minimálnej teploty privádzaného vzduchu a ďalší druh slúži na spustenie alarmu ak teplota na snímači ochrany proti mrazu klesne pod 5 °C.

Systém ochrany proti mrazu v Systemair AQUA 24TF regulátore je nastavený na dve teplotné hranice a to na 10°C a menej, vtedy začne otvárať servoventil zmiešavacieho uzlu. Pri poklese teploty pod 5°C sa rozsvieti LED dióda (spustenie alarmu) a zopne poplachové relé čo zapríčiní že regulátor otvorí zmiešavací ventil na plných 100%.

Regulátor je možné nastaviť pre kaskádové riadenie, snímač je umiestnený v miestnosti alebo v potrubí odpadového vzduchu. Druhý snímač je umiestnený v potrubí privádzaného vzduchu na reguláciu teploty privádzaného vzduchu. Ak sa teplota v miestnosti odchýli od požadovanej hodnoty dodávky tak sa žiadaná hodnota teploty vzduchu zmenila. Stupeň kompenzácie je nastavený kaskádovým faktorom CF. Kaskádový faktor je definovaný ako zmena žiadanej teplote v potrubí pre zmenu teploty miestnosti o 1 ° C. Je možné nastaviť minimálnu hranicu pre teplotu prívodného vzduchu.

Systemair AQUA 24TF má špeciálny vstup, ktorý je pripojený k ventilátoru motorové relé. Keď je ventilátor vypnutý, regulátor prejde do režimu vypnutia. Potom sa pokúsi udržať senzor ochrany proti mrazu na 25 ° C. Výhodou je to, že teplý ohrievač minimalizuje riziko zmrazovania a tiež eliminuje nepríjemné pocity z výbuchu studeného vzduchu pri štarte.

Hrdlá tlmiča z pozinkovaného oceľového plechu slúžia na jednoduché pripojenie tlmiča na potrubný systém. Na jednej strane tlmiča je hrdlo opatrené gumovým tesnením a preto je možné nenáročne zapojiť dva tlmiče za sebou.

Tlmiče hluku Connectduct sa vyznačujú vysokou flexibilitou a výbornou hlukovou izoláciou. Vnútorná hadica je hydrofóbna a antibakteriálna.

Je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si možete pozrieť TU.

Slúži na znižovanie hluku vo vzduchotechnických systémoch.

Materiál

Vnútorná hadica: netkaná látka z polypropylénu
Vonkajšia hadica: laminovaný hliník/polyester
Izolácia: sklenné vlákna - odolné voči roztrhnutiu
Dostupné priemery: 100, 125, 160, 200, 250, 315 mm


Systemair CB 125-0,6 je elektrický ohrievač, ktorý je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si môžete prezrieť TU. Na jeho pripojenie k rekuperačnej jednotke je potrebné si zakúpiť montážnu sadu.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie z vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Hrdlá tlmiča z pozinkovaného oceľového plechu slúžia na jednoduché pripojenie tlmiča na potrubný systém. Na jednej strane tlmiča je hrdlo opatrené gumovým tesnením a preto je možné nenáročne zapojiť dva tlmiče za sebou.

Tlmiče hluku Connectduct sa vyznačujú vysokou flexibilitou a výbornou hlukovou izoláciou. Vnútorná hadica je hydrofóbna a antibakteriálna.

Je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si možete pozrieť TU.

Slúži na znižovanie hluku vo vzduchotechnických systémoch.

Materiál

Vnútorná hadica: netkaná látka z polypropylénu
Vonkajšia hadica: laminovaný hliník/polyester
Izolácia: sklenné vlákna - odolné voči roztrhnutiu
Dostupné priemery: 100, 125, 160, 200, 250, 315 mm


Systemair TG-R4/PT1000 je izbový snímač teploty určený nie len na meranie ale aj na nastavenie požadovanej teploty v priestore. Disponuje nastaviteľným odporom 1020-1120 Ω, ktorý prislúcha 5-31ºC, prostredníctvom nastavovacieho gombíka.

Nie je určený na použitie s regulátormi značky PULSER a AQUA.

Systemair RMK je modul, ktorý slúži na pripojenie uzatváracích klapiek 230V k rôznym typom jednotiek SAVE. Klapky však nie sú súčasťou balenia a je potrebné si ich doobjednať samostatne.

Systemair RMK modul sa skladá z:
- Plastový box s DIN lištou (IP54)
- Relé nainštalované na DIN lište (spínač zap/vyp ovládný digitálnym výstupom z jednotky SAVE)
- Pripojovacie svorky
- Napájací kábel so zástrčkou (230V)
- Kábel na pripojenie ku svorkovnici jednotky
- Návod so schémou zapojenia

SPI 315 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D

SPI 200 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D

Systemair Tune-R-160-3-M4 je regulačná a uzatváracia klapka pre kruhové potrubia. Tune-R klapka je skonštruovaná z pozinkovaného oceľového plechu a neobsahuje silikón. Klapka je ovládaná servopohonom s pružinou 230V. Táto klapka disponuje gumovými tesneniami na plášti listu. Všetky tieto tesniace vložky sú vyhotovené z čierneho kaučuku. Všetky materiály použité na jej výrobu spomaľujú šírenie požiaru.

Táto verzia klapky je vhodná ako uzatváracia klapka v miestach, kde je potrebné oddeliť vzduchotesne rôzne časti systému, kvôli nebezpečným látkam v ovzduší. Dá sa použiť aj ako uzatváracia klapka pre jednotky s pružinovým servopohonom. Špecifická konštrukcia klapky dovoľuje aby vonkajšia izolácia mala hrúbku až 50 mm a taktiež zabezpečuje uzatvorenie klaky v prípade výpadku elektrickej energie.

Klapku je možné si zadovážiť aj v manuálnej aj v automatizovanej verzii so vstavaným indikátorom polohy.

Optigo OP10 je nový preprogramovaný, konfigurovateľný regulátor určený pre montáž na DIN lištu, ktorý môže byť nastavený na ovládanie všetkého v rámci regulácie teploty vo ventilačných a vykurovacích aplikáciách.

Systemair Optigo OP 10 má integrovaných 10 vstupov/výstupov a to :

• Vstupy – 2x analógový (AI) , 2x Digitálny (DI), 1x Univerzálny (UI)
• Výstupy – 2x Analógový (AO), 3x Digitálny (DO)

Systemair Optigo OP 10 je zostrojený pre menšie aplikácie. Jeho najväčšou výhodou je jednoduchá inštalácia a veľmi priateľské ovládanie na podsvietenom displeji. Tento displej disponuje kódovacím tlačidlom, vďaka ktorému je ovládanie také jednoduché. Taktiež disponuje rôznymi možnosťami ako nastaviť požadované hodnoty. Po vybratí týchto tlačidiel stačí pre potvrdenie len stlačiť tlačidlo.
