Systemair TG-R4/PT1000 snímač

SPI 150 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D

Systemair TG-R600 je externý snímač teploty s nastaviteľnou požadovanou hodnotou. Je kalibrovaný na montáž na stenu. Pod krytom sa nachádza skrutka, ktorá slúži na mechanické zaistenie polohy potenciometra.

Používa sa spolu s regulátormi Pulser, TTC.

Systemair VBC 250-3 je vodný ohrievač určený pre kruhové potrubie.

Vodný ohrievač je kalibrovaný pre montáž do horizontálneho/vertikálneho potrubia s možnosťou výberu smeru prúdenia vzduchu.

Plášť ohrievača je vyrobený z oceľového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 250-3 má odoberateľný kryt kvôli zjednodušeniu čistenia výmenníka. Tento trojradový výmenník je zhotovený z medených rúrok s hliníkovím rebrovaním.

Vodný ohrievač Systemair VBC 250-3 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair ZTR 20-6,0 je regulačný 3-cestný ventil

• Pre vodu a chladiace médiá (max 30% glykolu)
• Bez netesnosti v uzatvorenom stave

Ventil má stabilnú percentuálnu charakteristiku prietoku.

Vhodný typ servopohonu: RVAZ4 24A.

Technické charakteristiky

• Materiál tela: mosadz
• Materiál dýzy: mosadz
• Hriadeľ: nehrdzavejúca oceľ
• Typ ripojenia potrubia: vonkajší závit
• Obal: EPDM

Systemair LDC 160-600 je tlmič hluku pre kruhové potrubia. Je vhodný pre použitie v kombinácii s kruhovými ventilátormi Systemair.

Systemair LDC je jednoducho integrovateľný tlmič do kruhového potrubia, ktorý výrazne tlmí hluk v potrubí. Pripojovacie hrdlá sú vybavené gumeným tesnením. Ak je potrebný vyšší útlm, je možné použiť dva tlmiče za sebou. Tlmič dosahuje najefektívnejší výkon, keď je umiestnení priamo za ventilátor alebo za ohyb. V prípade potreby tlmenia hluku v potrubí, ale aj hluku, ktorý preniká von do okolia, by mal byť tlmič použitý spolu s izolovaným typom ventilátora.

Systemair Tune-R-250-3-M4 je regulačná a uzatváracia klapka pre kruhové potrubia. Tune-R klapka je skonštruovaná z pozinkovaného oceľového plechu a neobsahuje silikón. Klapka je ovládaná servopohonom s pružinou 230V. Táto klapka disponuje gumovými tesneniami na plášti  liste. Všetky tieto tesniace vložky sú vyhotovené z čierneho kaučuku. Všetky materiály použité na jej výrobu spomaľujú šírenie požiaru.

Táto verzia klapky je vhodná ako uzatváracia klapka v miestach kde je potrebné oddeliť vzduchotesne rôzne časti systému, kvôli nebezpečným látkam v ovzduší. Dá sa použiť aj ako uzatváracia klapka pre jednotky s pružinovým servopohonom. Špecifická konštrukcia klapky dovoľuje aby vonkajšia izolácia mala hrúbku až 50 mm a taktiež zabezpečuje uzatvorenie klaky v prípade výpadku elektrickej energie.

Klapku je možné si zadovážiť aj v manuálnej aj v automatizovanej verzii so vstavaným indikátorom polohy.

SPI 100 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D

Systemair TG-K360 je snímač s prvkom NTC na meranie teploty vzduchu vo ventilačných potrubiach, je založený na princípe merania tepelného odporu v keramickom elemente NTC ( v prípade rastu teploty sa odpor znižuje). Meranie odporu môže byť vykonané jedine vtedy ak senzor nie je pripojený ku regulátoru. Meranie napätia sa vykonáva na vstupe snímača keď je snímač pripojený ku regulátoru.

Systemair TG-K360 snímač je navrhnutý na použitie v potrubí s priemerom 9 mm kde sa inštaluje zvnútra potrubia za pomoci kruhovej príruby, ktorá má priemer 40 mm. Snímač má nastaviteľnú dĺžku vloženia kábla od 15 do 130 mm a je dodávaný spolu s 1.5m dlhým káblom. Je nastavený na prácu s TTC, Pulserom, Aqua alebo RT 0-30.

Optigo OP 5 je nový preprogramovaný, konfigurovateľný regulátor určený pre montáž na DIN lištu, ktorý môže byť nastavený na ovládanie teploty, CO2, tlaku, vlhkosti a teplej úžitkovej vody v aplikáciách HVAC. Keďže svorky sú odpojiteľné, všetky pripojenia môžu byť vykonané pred inštaláciou.

Systemair Optigo OP 5 má integrované viaceré vstupy/výstupy a to :

• Vstupy – 1x analógový (AI) , 1x Digitálny (DI), 1xUniverzálny (UI), 1x Vstup pre externé zariadenie
• Výstupy – 2x Analógový (AO)

Systemair Optigo OP 5 je zostrojený pre menšie aplikácie. Jeho najväčšou výhodou je jednoduchá inštalácia a veľmi priateľské ovládanie na podsvietenom displeji. Tento displej disponuje kódovacím tlačidlom, vďaka ktorému je ovládanie také jednoduché. Taktiež disponuje rôznymi možnosťami ako nastaviť požadované hodnoty. Po vybratí týchto tlačidiel stačí pre potvrdenie len stlačiť tlačidlo.

Systemair AQUA 24TF je regulátor systémov HVAC primárne určený na regulovanie teploty vzduchu v miestnosti alebo teploty privádzaného vzduchu v servopohonoch ventiloch a klapkách.
 Systemair AQUA 24TF je trojpólový regulátor s pulznou reguláciou ohrevu to znamená, že pomer medzi zapnutím a vypnutím je vždy proporcionálny a závisí od nastavenia požadovanej veľkosti odchýlky teploty.

Disponuje vstupom na pripojenie externého senzora na snímanie teploty aby bolo možné merať teplotu vzduchu nielen integrovaným senzorom ale aj externým senzorom.

Systemair AQUA 24TF má implementované dva druhy svoriek, jeden druh slúži na pripojenie externého snímača pre možnosť ovládania maximálnej a minimálnej teploty privádzaného vzduchu a ďalší druh slúži na spustenie alarmu ak teplota na snímači ochrany proti mrazu klesne pod 5 °C.

Systém ochrany proti mrazu v Systemair AQUA 24TF regulátore je nastavený na dve teplotné hranice a to na 10°C a menej, vtedy začne otvárať servoventil zmiešavacieho uzlu. Pri poklese teploty pod 5°C sa rozsvieti LED dióda (spustenie alarmu) a zopne poplachové relé čo zapríčiní že regulátor otvorí zmiešavací ventil na plných 100%.

Regulátor je možné nastaviť pre kaskádové riadenie, snímač je umiestnený v miestnosti alebo v potrubí odpadového vzduchu. Druhý snímač je umiestnený v potrubí privádzaného vzduchu na reguláciu teploty privádzaného vzduchu. Ak sa teplota v miestnosti odchýli od požadovanej hodnoty dodávky tak sa žiadaná hodnota teploty vzduchu zmenila. Stupeň kompenzácie je nastavený kaskádovým faktorom CF. Kaskádový faktor je definovaný ako zmena žiadanej teplote v potrubí pre zmenu teploty miestnosti o 1 ° C. Je možné nastaviť minimálnu hranicu pre teplotu prívodného vzduchu.

Systemair AQUA 24TF má špeciálny vstup, ktorý je pripojený k ventilátoru motorové relé. Keď je ventilátor vypnutý, regulátor prejde do režimu vypnutia. Potom sa pokúsi udržať senzor ochrany proti mrazu na 25 ° C. Výhodou je to, že teplý ohrievač minimalizuje riziko zmrazovania a tiež eliminuje nepríjemné pocity z výbuchu studeného vzduchu pri štarte.

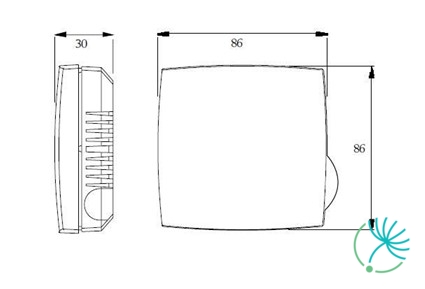

Systemair TG-R5/NTC10-01 je priestorový snímač teploty, ktorý disponuje novodobým dizajnom a je konštruovaný tak, aby jeho inšalácia bola čo najjednoduchšia.

Kompatibilný s  Aquatrol, Johnson Controls, Satchwell, Trend, Cylon, Honeywell

Materiál: Polykarbonát
Farba: kryt - polárna biela (RAL9010)
           spodný plášť - svetlá šedá  (RAL7004)

Systemair Tune-R-160-3-M4 je regulačná a uzatváracia klapka pre kruhové potrubia. Tune-R klapka je skonštruovaná z pozinkovaného oceľového plechu a neobsahuje silikón. Klapka je ovládaná servopohonom s pružinou 230V. Táto klapka disponuje gumovými tesneniami na plášti listu. Všetky tieto tesniace vložky sú vyhotovené z čierneho kaučuku. Všetky materiály použité na jej výrobu spomaľujú šírenie požiaru.

Táto verzia klapky je vhodná ako uzatváracia klapka v miestach, kde je potrebné oddeliť vzduchotesne rôzne časti systému, kvôli nebezpečným látkam v ovzduší. Dá sa použiť aj ako uzatváracia klapka pre jednotky s pružinovým servopohonom. Špecifická konštrukcia klapky dovoľuje aby vonkajšia izolácia mala hrúbku až 50 mm a taktiež zabezpečuje uzatvorenie klaky v prípade výpadku elektrickej energie.

Klapku je možné si zadovážiť aj v manuálnej aj v automatizovanej verzii so vstavaným indikátorom polohy.
