Systemair Connectduct 160-1000 M/F tlmič hluku

Systemair CB 125-1,2 je elektrický ohrievač, ktorý je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si môžete prezrieť TU. Na jeho pripojenie k rekuperačnej jednotke je potrebné si zakúpiť montážnu sadu.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie z vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Systemair FK 125 je rýchloupínacia spona, ktorá slúži na zjednodušenie inštalácie a demontáže ventilátorov za účelom čistenia alebo opráv či údržby.

Systemair FK 125 spona disponuje 8mm hrubou tesniacou neoprénovou vrstvou, ktorá je navrhnutá tak aby pohlcovala značné množstvo generovaných vibrácií a taktiež zaistila tesnosť. Je vyrobená z oceľového pozinkovaného plechu. Spona sa uzatvára pomocou 2 ks skrutiek.

Je vhodná na inštaláciu do rekuperačnej jednotky, ktorú si možete pozrieť TU.

Rýchloupínaciu sponu je vhodné použiť s kruhovými ventilátormi Systemair.

Systemair CB 125-0,6 je elektrický ohrievač, ktorý je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si môžete prezrieť TU. Na jeho pripojenie k rekuperačnej jednotke je potrebné si zakúpiť montážnu sadu.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie z vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Systemair ZTR 15-1,6 je regulačný 3-cestný ventil

• Pre vodu a chladiace médiá (max 30% glykolu)
• Bez netesnosti v uzatvorenom stave

Ventil má stabilnú percentuálnu charakteristiku prietoku.

Vhodný typ servopohonu: RVAZ4 24A.

Technické charakteristiky

• Materiál tela: mosadz
• Materiál dýzy: mosadz
• Hriadeľ: nehrdzavejúca oceľ
• Typ ripojenia potrubia: vonkajší závit
• Obal: EPDM

Systemair RVAZ4 24A servopohon je motor, u kterého sa dá nastaviť presná polohu osi, a to za pomoci spätnej väzby alebo koncového spínača. Môže pracovať ako pri nízkych tak aj pri vysokých otáčkach.

Servopohon pre riadenie signálom 0-10V.
Vhodný pre ovládanie ventilov ZTV/ZTR, kvs <= 6,0.

Tento servopohon dokáže vykonať plný pohyb (zdvih) za 121 sekúnd. A maximálny pohyb (zdvih) má 5,5 mm.

Systemair Reheater VTC 300 je elektrický ohrievač. Tento ohrievač sa nedodáva spolu s rekuperačnou jednotkou a je potrebné doobjednať ho navyše. Slúži na ohrev vzduchu v rekuperačnej jednotke SAVE VTC a inštaluje sa priamo do nej.

SPI 300 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D

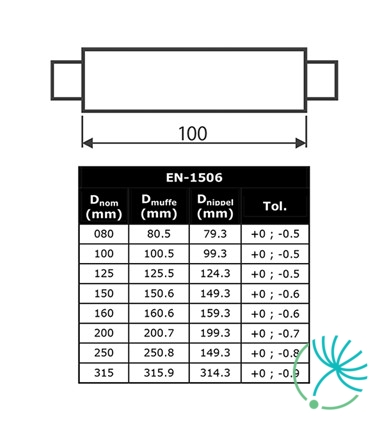

Hrdlá tlmiča z pozinkovaného oceľového plechu slúžia na jednoduché pripojenie tlmiča na potrubný systém. Na jednej strane tlmiča je hrdlo opatrené gumovým tesnením a preto je možné nenáročne zapojiť dva tlmiče za sebou.

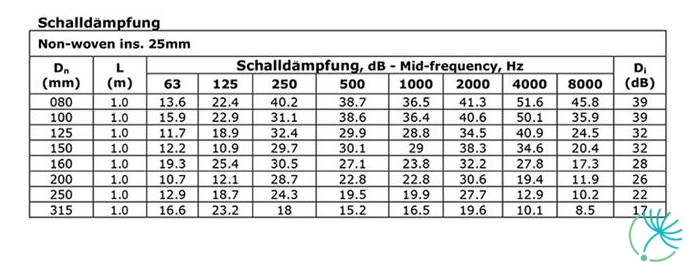

Tlmiče hluku Connectduct sa vyznačujú vysokou flexibilitou a výbornou hlukovou izoláciou. Vnútorná hadica je hydrofóbna a antibakteriálna.

Je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si možete pozrieť TU.

Slúži na znižovanie hluku vo vzduchotechnických systémoch.

Materiál

Vnútorná hadica: netkaná látka z polypropylénu
Vonkajšia hadica: laminovaný hliník/polyester
Izolácia: sklenné vlákna - odolné voči roztrhnutiu
Dostupné priemery: 100, 125, 160, 200, 250, 315 mm


Systemair Pulser-M 230/400V je regulátor pre elektrické ohrievače s obmedzením minimálnej a maximálnej teploty.

Môže byť pripojený ako jednofázové alebo dvojfázové zariadenie. Je primárne kalibrovaný pre montáž na stenu a je napájaný do sústavy medzi  hlavný prívod napätia a elektrický ohrievač.

Systemair Pulser-M 230/400V regulátor za účelom snímania teploty používa tak ako vstavané teplotné čidlo tak aj externé teplotné čidlo, ktoré musí byť primontované na svorkách. Tieto svorky slúžia na determináciu maximálnej a minimálnej teploty privádzaného vzduchu.

Časovo úmerné riadenie pomáha k tomu aby regulácia tepelného výkonu bola plynulá.

Pre rapídne zmeny teploty bude Systemair Pulser-M 230/400V regulátor fungovať ako PI-regulátor s pevným proporcionálnym pásmom 20K a pevne stanoveným časom reštartu na 6 minút.

Systemair Pulser-M 230/400V regulátor môže pomocou externého časového spínača poskytnúť prispôsobiteľné nočné nastavenie.

Hrdlá tlmiča z pozinkovaného oceľového plechu slúžia na jednoduché pripojenie tlmiča na potrubný systém. Na jednej strane tlmiča je hrdlo opatrené gumovým tesnením a preto je možné nenáročne zapojiť dva tlmiče za sebou.

Tlmiče hluku Connectduct sa vyznačujú vysokou flexibilitou a výbornou hlukovou izoláciou. Vnútorná hadica je hydrofóbna a antibakteriálna.

Je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si možete pozrieť TU.

Slúži na znižovanie hluku vo vzduchotechnických systémoch.

Materiál

Vnútorná hadica: netkaná látka z polypropylénu
Vonkajšia hadica: laminovaný hliník/polyester
Izolácia: sklenné vlákna - odolné voči roztrhnutiu
Dostupné priemery: 100, 125, 160, 200, 250, 315 mm


Systemair TG-K3/PT1000 je snímač teploty vzduchu vo ventilačných potrubiach.

SPI 200 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D
