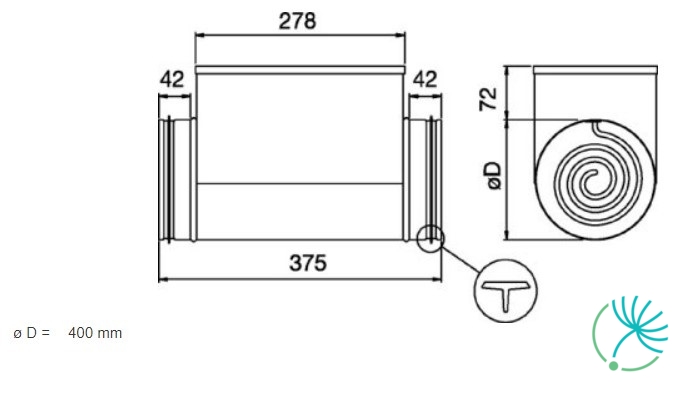

Systemair CB 400-12,0 elektrický ohrievač do kruhového potrubia

Výrobca: Systemair
Zdieľať:
Vytlačiť Mám otázku

896,40 EUR

747,00 EUR bez DPH
Quatro

Systemair CB 400-12,0 je elektrický ohrievač, ktorý je vhodný na inštaláciu do kruhového potrubia. Systemair CB 400-12,0 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 400 mm.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie s vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Vlastnosti

Hmotnosť 8,5 kg
Príkon 12000 W
Napätie 400 V
Prúd 17,3 A
Fáza 3 ~
Minimálny prietok vzduchu 700 m³/h
Maximálna výstupná teplota 50 °C
Trieda krytia IP43
Minimálna rýchlosť vzduchu 1,5 m/s

Na stiahnutie

  • Systemair CB elektrický ohrievač do kruhového potrubia - Návod na inštaláciu a údržbu (EN) ( 656.52 KB) Stiahnuť
