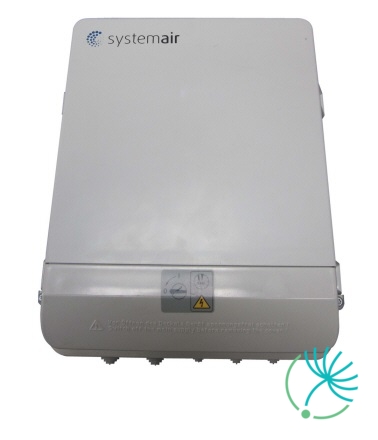

Systemair FRQS-E-6A frekvenčný menič pre kruhové ventilátory
Systemair FRQS-E-6A je frekvenčný menič so sinusovým filtrom pre všetky fázy so vstupom 0-10V pre 1~ ventilátory.
Frekvenčný menič Systemair FRQS-E-6A je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.
Frekvenčný menič Systemair FRQS-E-6A disponuje zabudovaným sinusovým filtrom pre všetky fázy, preto nie sú pre pripojenie potrebné tienené káble. Vďaka sinusovému filtru je prevádzka bezpečná a bezproblémová. Frekvenčný menič Systemair FRQ5S-E-6A môže vylepšiť existujúce systémy bez potreby výmeny el. káblov za tienené. Sinusový filter dáva možnosť použiť zabudované netienené káble. Maximálna dĺžka káblov k motoru je 100 m.
Frekvenčný menič Systemair FRQS-E-6A má analógový vstup pre externé nastavenie otáčok (0-10V, 0-20mA, PWM). Na manuálne ovládanie otáčok je nutné pripojenie externého potenciometra napr. typu MTV resp. MTP.
Frekvenčný menič môže spoľahlivo regulovať aj motory, ktoré sú považované za frekvenčne neregulovateľné (kvôli svojej konštrukcii), čo sú napr. motory s externým rotorom. Zároveň umožňuje paralelne pripojiť viac motorov.
V prípade použitia v aplikáciách s EX ventilátormi musí byť umiestnenie frekvenčného meniča mimo zónu EX!
Charakteristika frekvenčného meniča pre kruhové ventilátory Systemair FRQS-E-6A

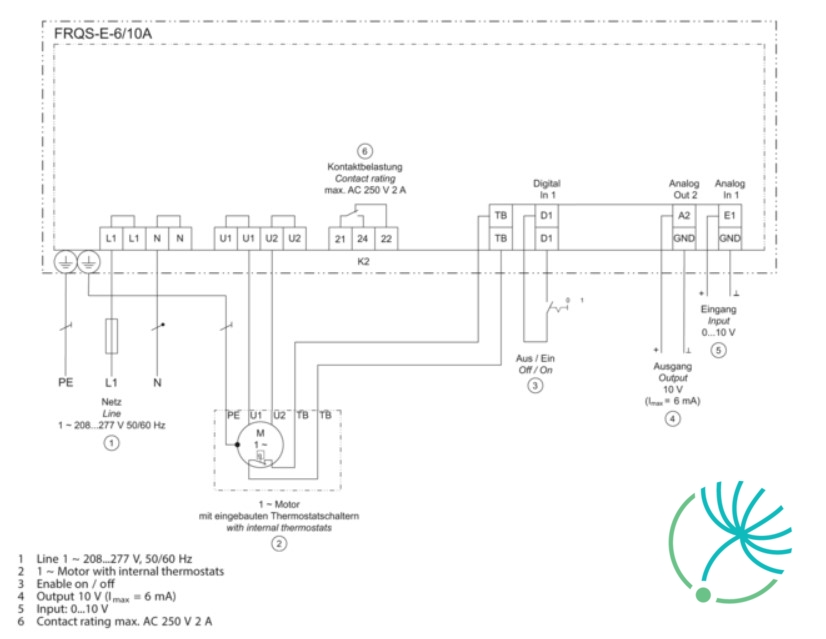

- Bezpotenciálne hlásenie o prevádzke
- Kontakt pre pripojenie vypínača alebo elektronického reštartu
- Analógový vstup pre externé nastavenie otáčok (0-10V, 0-20mA, PWM)
- Výstup 10V DC pre napájanie externého potenciometra (typ MTP)
- Ochrana motora pomocou pripojenia termokontaktov "TB" alebo termistorov "TP"
- Elektromagnetická kompatibilita - emisie EN 61000-6-3
- Elektromagnetická kompatibilita - odolnosť EN 61000-6-2
- Trieda krytia IP54
- Bez nebezpečenstva poškodenia motorov napr. napäťovými špičkami a pod.
- Prevádzka bez elektromagnetického hluku motora
- Široký rozsah napätia 1~ 208V-277V, 50/60Hz
Vlastnosti
Hmotnosť | 5,7 kg | |
Napätie | 208-277 V | |
Frekvencia | 50/60 Hz | |
Fáza | 1 ~ | |
Max. teplota okolia | 55 °C | |
Doporučená veľkosť istenia | 10 A | |
Maximálna povolená vlhkosť | 85 %RH | |
Trieda krytia | IP54 | |
Max. spínací prúd | 6 A |
