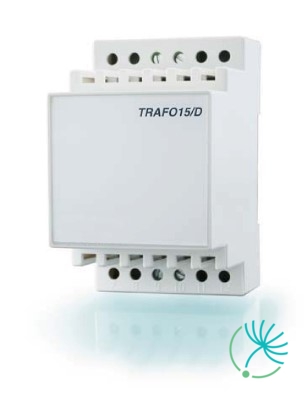

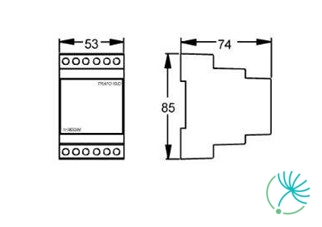

Systemair Trafo 15/D transformátor

Systemair TG-K3/PT1000 je snímač teploty vzduchu vo ventilačných potrubiach.

Systemair TG-K350 je snímač s prvkom NTC na meranie teploty vzduchu vo ventilačných potrubiach. Je založený na princípe merania tepelného odporu v keramickom elemente NTC ( v prípade rastu teploty sa odpor znižuje). Meranie odporu môže byť vykonané jedine vtedy ak senzor nie je pripojený ku regulátoru. Meranie napätia sa vykonáva na vstupe snímača keď je snímač pripojený ku regulátoru.

Systemair TG-K350 snímač je navrhnutý na použitie v potrubí s priemerom 9 mm kde sa inštaluje zvnútra potrubia za pomoci kruhovej príruby, ktorá má priemer 40 mm. Snímač má nastaviteľnú dĺžku vloženia kábla od 15 do 130 mm a je dodávaný spolu s 1,5m dlhým káblom. Je nastavený na prácu s TTC, Pulserom, Aqua alebo RT 0-30.

SPI 250 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D

Systemair RVAZ4 24A servopohon je motor, u kterého sa dá nastaviť presná polohu osi, a to za pomoci spätnej väzby alebo koncového spínača. Môže pracovať ako pri nízkych tak aj pri vysokých otáčkach.

Servopohon pre riadenie signálom 0-10V.
Vhodný pre ovládanie ventilov ZTV/ZTR, kvs <= 6,0.

Tento servopohon dokáže vykonať plný pohyb (zdvih) za 121 sekúnd. A maximálny pohyb (zdvih) má 5,5 mm.

Táto sada slúži na pripojenie  elektrického predohrevu CB, ktorý ale nie je súčasťou balenia tejto sady. Preto je možné si k nej zakúpiť predohrevy:

• CB 250 - 3,0
• CB 250 - 6,0
• CB 250 - 9,0

Táto sada obsahuje:

• Stručný návod
• Potrubný snímač teploty
• Kabeláž
• Stýkač (ovládaný digitálnym výstupom z rekuperačnej jednotky SAVE)

Systemair CB 125-0,6 je elektrický ohrievač, ktorý je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si môžete prezrieť TU. Na jeho pripojenie k rekuperačnej jednotke je potrebné si zakúpiť montážnu sadu.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie z vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Systemair RS-24V je miniatúrne elektromagnetické relé.

Slúži na ovládanie príslušenstva rekuperačných jednotiek SAVE.

Systemair RS-24V disponuje spínacím signálom 24V.

Hrdlá tlmiča z pozinkovaného oceľového plechu slúžia na jednoduché pripojenie tlmiča na potrubný systém. Na jednej strane tlmiča je hrdlo opatrené gumovým tesnením a preto je možné nenáročne zapojiť dva tlmiče za sebou.

Tlmiče hluku Connectduct sa vyznačujú vysokou flexibilitou a výbornou hlukovou izoláciou. Vnútorná hadica je hydrofóbna a antibakteriálna.

Je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si možete pozrieť TU.

Slúži na znižovanie hluku vo vzduchotechnických systémoch.

Materiál

Vnútorná hadica: netkaná látka z polypropylénu
Vonkajšia hadica: laminovaný hliník/polyester
Izolácia: sklenné vlákna - odolné voči roztrhnutiu
Dostupné priemery: 100, 125, 160, 200, 250, 315 mm


Systemair TG-A1/PT1000 je upínací senzor na meranie povrchovej teploty. Tento senzor je dodávaný spolu so svorkou.

Systemair ZTV 15-0,4 je regulačný 2-cestný ventil

• Pre vodu a chladiace médiá (max 30% glykolu)
• Bez netesnosti v uzatvorenom stave

Ventil obsahuje tesniaci O-krúžok z EPDM a má stabilnú percentuálnu charakteristiku prietoku.

Vhodný typ servopohonu: RVAZ4 24A.

Technické charakteristiky

• Materiál tela: mosadz
• Materiál dýzy: mosadz
• Hriadeľ: nehrdzavejúca oceľ
• Typ ripojenia potrubia: vonkajší závit
• Obal: EPDM

Optigo OP10-230 je nový preprogramovaný, konfigurovateľný regulátor určený pre montáž na DIN lištu, ktorý môže byť nastavený na ovládanie všetkého v rámci regulácie teploty vo ventilačných a vykurovacích aplikáciách.

Systemair Optigo OP 10-230 má integrovaných 10 vstupov/výstupov a to :

• Vstupy – 2x analógový (AI) , 2x Digitálny (DI), 1x Univerzálny (UI)
• Výstupy – 2x Analógový (AO), 3x Digitálny (DO)

Systemair Optigo OP 10-230 je zostrojený pre menšie aplikácie. Jeho najväčšou výhodou je jednoduchá inštalácia a veľmi priateľské ovládanie na podsvietenom displeji. Tento displej disponuje kódovacím tlačidlom, vďaka ktorému je ovládanie také jednoduché. Taktiež disponuje rôznymi možnosťami ako nastaviť požadované hodnoty. Po vybratí týchto tlačidiel stačí pre potvrdenie len stlačiť tlačidlo.

Systemair RMK-T je modul, ktorý slúži na pripojenie uzatváracích klapiek 24V AC k rôznym typom jednotiek SAVE. Klapky však nie sú súčasťou balenia a je potrebné si ich doobjednať samostatne.

Systemair RMK-T modul sa skladá z:
- Plastový box s DIN lištou (IP54)
- Relé nainštalované na DIN lište (spínač zap/vyp ovládný digitálnym výstupom z jednotky SAVE)
- Elektrický transformátor 230V/24V AC
- Pripojovacie svorky
- Napájací kábel so zástrčkou (230V)
- Kábel na pripojenie ku svorkovnici jednotky
- Návod so schémou zapojenia
