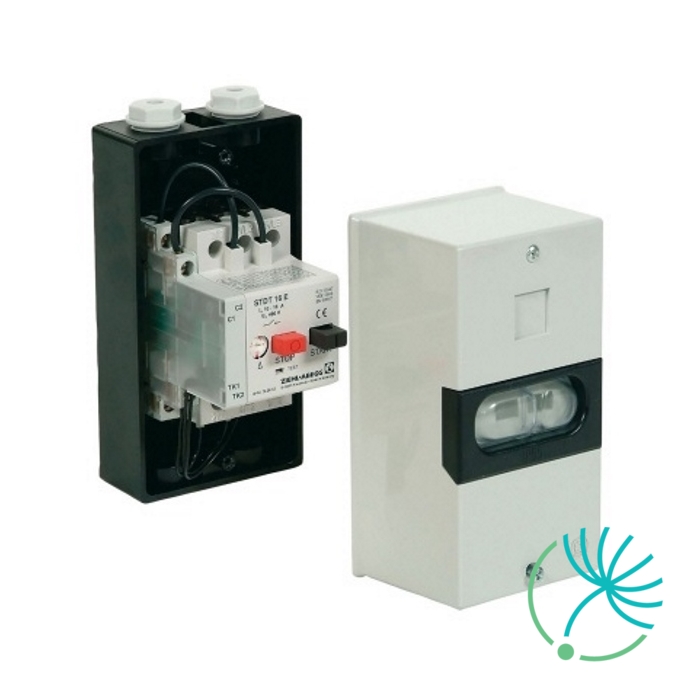

Systemair STDT-16 ochranné relé

Kruhový ventilátor Systemair KVK Silent 160 je jednostranne sací radiálny ventilátor vhodný na prekonávanie vyšších tlakových strát pri vysokej účinnosti ventilátora.

Kruhový ventilátor má bezúdržbový EC motor a dozadu zahnuté lopatky obežného kolesa. Motor a obežné koleso sú montované na výklopných dvierkach, čím sa stáva údržba a čistenie omnoho jednoduchšie. Tepelná ochrana motora je zabezpečená vstavaným tepelným kontaktom s manuálnym resetom.

Plášť kruhového ventilátora Systemair KVK Silent 160 je zhotovený z pozinkovaného oceľového plechu. Ventilátor je izolovaný 50 mm vrstvou minerálnej vlny upevnenej perforovaným oceľovým plechom.

Montáž:

• Inštalácia na potrubie je možná v ľubovoľnej polohe vďaka rýchloupínacej spone FK
• Pri montážnej polohe, kedy sú servisné dvierka smerom nadol je nutné brať do úvahy ich hmotnosť

Otáčky kruhového ventilátora sa dajú regulovať buď 5-st. regulátorom otáčok (transformátor) alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair KVK Silent 160 spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair CBM 315-9,0 je elektrický ohrievač do kruhového potrubia so vstavanou reguláciou. Systemair CBM 315-9,0 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 315 mm.

Riadenie ohrevu je zabezpečené vstavaným elektronickým regulátorom, ktorý pracuje na základe časovo proporcionálnej technológie impulz/pauza. Vďaka tejto technológii je regulácia teploty mimoriadne presná. Žiaduca teplota sa nastavuje na vonkajšom kryte ohrievača.

Plášť elektrického ohrievača Systemair CBM 315-9,0 je zhotovený z Aluminium Zinku, ohrevné špirály sú vyrobené z nerezovej ocele. Pripojovacie hrdlo ohrievača má gumové tesnenie.

Elektrický ohrievač má vstavanú protipožiarnu ochranu nastavenú na 120°C s ručným resetom. Tiež je vybavený aj ochranou proti prehriatiu nastavenou na 60°C s ručným automatickým resetom.

Súčasťou dodávky elektrického ohrievača Systemair CBM 315-9,0 je aj potrubný snímač TG-K 330, ktorý umožňuje nastavenie teploty v rozsahu 0-30°C.

Systemair KV 125 XL sileo kruhový ventilátor je určený pre montáž na stenu alebo strop s možnosťou pripojenia kruhového potrubia na odvádzanie vzduchu. Motor má vonkajší rotor a obežné kolesá s lopatkami zahnutými dozadu. Motor ventilátora má pre svoju ochranu vstavané tepelné kontakty s manuálnym resetom.

Plášť kruhového ventilátora Systemair KV 125 XL sileo je zhotovený z pozinkovaného oceľového plechu s triedou tesnosti C. Maximálna tesnosť spoja je zabezpečená zlisovaním oboch častí plášťa ventilátora. Táto vysoká tesnosť spoja plášťa ventilátora umožňuje jeho montáž či už vo vonkajšom alebo vlhkom prostredí.

Montáž:

• Určený pre montáž na stenu alebo strop
• Inštalácia je možná v ľubovoľnej polohe
• Možnosť montáže aj vo vonkajšom prostredí
• Rýchloupínacia spona FK umožňuje jednoduchú montáž a zabraňuje prenosu chvenia na potrubie
• Dĺžka spoja pre pripojenie na potrubie 25 mm podľa EN 1506:1997

Regulácia kruhového ventilátora Systemair KV 125 XL sileo je umožnená buď 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair KV 125 XL sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair EC-Vent CB je centrálna riadiaca jednotka určená pre EC ventilátory.

Spolu s EC ventilátorom zjednodušuje reguláciu požadovaného riadeného vetrania s jednoduchým nastavením ako aj obsluhou.

Systemair EC-Vent sa skladá z:

• EC-Vent CB - centrálnej riadiacej jednotky (EC-Vent Control board) namontovanej v blízkosti ventilátora,
• EC-Vent RU - jednotky s displejom (EC-Vent Room Unit) nachádzajúcej sa zvyčajne v ľahko dostupnej miestnosti.

Tieto jednotky sú navzájom prepojené nízkonapäťovým káblom.

Pre správnu činnosť regulácie EC-Vent je potrebné pripojenie k EC-Vent RU (room unit).

Riadiaca jednotka Systemair EC-Vent CB má zabudovaný transformátor 230V/24V a 24V napájanie pre klapky a snímače.

Systemair EC-Vent CB ponúka možnosť pripojenia až 5 rôznych snímačov (analógových alebo digitálnych), ktoré detekujú skutočnú aktuálnu požiadavku na vetranie. Jeden parameter, ako napr. teplota, môže byť regulovaný z viacerých rôznych miest. Je možné kombinovať rôzne parametre (CO2, vlhkosť, teplota, atď.) s reguláciou ventilátora buď priamo, alebo pomocou naprogramovaného týždenného časovača. Možnosťou je aj ručné nadradené ovládanie.

Pomocou zariadenia so signálom 0-10V je možné ovládať ohrievač, chladič alebo ďalší prídavný ventilátor.

Plynulou reguláciou EC-ventilátorov sa dosiahne potrebná výmena vzduchu, výsledkom ktorej je dobrá kvalita vzduchu pri nízkych výdajoch za energiu.

Vstupy a výstupy EC-Vent CB (control board):

• 3 x vstup digital / 0...10V alebo PT1000
• 3 x výstup digital alebo 0...10V
• 1 x vstup otáčky motora pre Alarm
• 1 x výstup signál pre motor, PWM
• 24V DC napájanie pre snímače a klapky

Regulátor Systemair EC-Vent CB je vhodný na použitie v kombinácii s EC ventilátormi do kruhového potrubia Systemair.

Systemair CB 160-2,1 je elektrický ohrievač, ktorý je vhodný na inštaláciu do kruhového potrubia. Systemair CB 160-2,1 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 160 mm.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie s vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Systemair VK-35 je pretlaková žalúzia na výtlak vzduchu určená na stenovú montáž.

Pretlaková žalúzia je vyrobená z nárazuvzdorného PVC materiálu, ktorý je odolný proti poveternostným vplyvom ako aj ultrafialovému žiareniu.

Žalúzia Systemair VK-35 disponuje profilovanými listami a dokonca aj pri nízkych rýchlostiach vzduchu pracuje veľmi dobre. Maximálna rýchlosť vzduchu je 12 m/s.

Balenie obsahuje skrutky a hmoždinky, čo robí montáž žalúzií veľmi jednoduchou.

K dispozícii v bledo šedej farbe RAL 7035.

Žalúzia Systemair VK-35 je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Strešný ventilátor DVC 450-K-POC+FTG je poháňaný EC-motorom s externým rotorom. EC-motor zabezpečuje nízku spotrebu energie a vysokú účinnosť. Motor ventilátora je uložený na účinných tlmičoch vibrácií.

Súčasťou strešného ventilátora DVC 450-K-POC+FTG je vstavaný snímač tlaku a snímač teploty pre kompenzáciu podľa vonkajšej teploty.

Snímače možno nastaviť na štandardnú prevádzku s konštantným tlakom alebo na prevádzku s konštantným tlakom s kompenzáciou podľa vonkajšej teploty.

Strešný ventilátor DVC 450-K-POC+FTG má obežné kolesá, vyrobené z polypropylénu PP, s dozadu zahnutými lopatkami.

Skriňa ventilátora je vyrobená z hliníka a základová doska z pozinkovaného oceľového plechu, ktorý je povrchovo upravený práškovou farbou.

Typy strešných ventilátorov Systemair DVC:

• DVC-S Štandardná verzia
• DVC-P Verzia so vstavanou tlakovou reguláciou
• DVC-POC Verzia so vstavanou tlakovou reguláciou s kompenzáciou podľa vonkajšej teploty (Veľkosti 315 až 500 vrátane výklopného rámu FTG)

Systemair BFR 100-160 Coarse 50% je vreckový filter určený pre filtračné kazety Systemair FFR 100, 125, 150 a 160.

Rozmer: 187x187x250/2.

Trieda filtrácie: EU3/G3.

Systemair K 150 XL sileo kruhový ventilátor je radiálny ventilátor určený pre montáž do kruhového potrubia. Motor má vonkajší rotor a obežné kolesá s lopatkami zahnutými dozadu. Motor ventilátora má pre svoju ochranu vstavané tepelné kontakty s manuálnym resetom.

Plášť kruhového ventilátora Systemair K 150 XL sileo je zhotovený z pozinkovaného oceľového plechu. Maximálna tesnosť spoja je zabezpečená zlisovaním oboch častí plášťa ventilátora. Táto vysoká tesnosť spoja plášťa ventilátora umožňuje jeho potrubnú montáž či už vo vonkajšom alebo vlhkom prostredí. Ventilátor má korozívnu triedu C3.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Možnosť montáže aj vo vonkajšom prostredí
• Balenie obsahuje aj montážnu konzolu a skrutky
• Možnosť pripojenia k potrubiu pomocou rýchloupínacej spony FK, ktorá je určená na zabránenie prenosu chvenia na potrubie

Regulácia kruhového ventilátora Systemair K 150 XL sileo je umožnená buď 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair K 150 XL sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Strešný ventilátor TFC 355 P je určený pre obytné a komerčné objekty.

Súčasťou strešného ventilátora TFC 355 P je energeticky efektívny EC-motor, ktorý umožňuje reguláciu vetrania podľa aktuálneho dopytu.

Údržbu uľahčuje výklopná konštrukcia.

Strešný ventilátor TFC 355 P je dostupný v čiernej a tehlovo-červenej farbe.

Ventilátor obsahuje tiež vstavanú reguláciu konštantného tlaku (VAV) s možnosťou jednoduchej konvezie na reguláciu konštantného prietoku (CAV).

Dostupné sú dve verzie ventilátora Systemair TFC:

• Verzia S - obsahuje potenciometer, ktorým je možné presne nastaviť požadovaný vzduchový výkon.
• Verzia P - obsahuje vstavanú reguláciu konštantného tlaku (VAV) s možnosťou jednoduchej konverzie na reguláciu konštantného prietoku (CAV).

Systemair VBC 125-2 je vodný ohrievač určený pre kruhové potrubie.

Vodný ohrievač je kalibrovaný pre montáž do horizontálneho/vertikálneho potrubia s možnosťou výberu smeru prúdenia vzduchu.

Plášť ohrievača je vyrobený z oceľového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 125-2 má odoberateľný kryt kvôli zjednodušeniu čistenia výmenníka. Tento dvojradový výmenník je zhotovený z medených rúrok s hliníkovím rebrovaním.

Vodný ohrievač Systemair VBC 125-2 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Kruhový ventilátor Systemair KV DUO 315 EC je zdvojený radiálny ventilátor, čo znamená, že je nielen prevádzkový, ale aj bezpečnostný. Ventilátor disponuje jedným beznapäťovým výstupom pre alarmové hlásenie v prípade poruchy.

Kruhový ventilátor má vysokoúčinný EC motor s dozadu zahnutými lopatkami a pripojovacou elektrickou krabicou s krytím IP65.

Plášť kruhového ventilátora Systemair KV DUO 315 EC je zhotovený z aluzinkového plechu, vďaka čomu sú veľmi dobre akusticky izolované. V plášti motora je zabudovaná elektronika.

Montáž:

• Jednoduché pripojenie na kruhové potrubie vďaka rýchlosponám FK
• Vhodné na strešnú montáž vo vonkajšom prostredí

Otáčky kruhového ventilátora je možné regulovať signálom 0-10V.

Kruhový ventilátor Systemair KV DUO 315 EC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

UPOZORNENIE: Pri vypínaní zariadenia počas prevádzky vypnite ventilátor cez riadiaci vstup 0-10V. Ventilátor nikdy nevypínajte cez hlavný prívod 1x230V resp. 3x400V (podľa typu motora).
