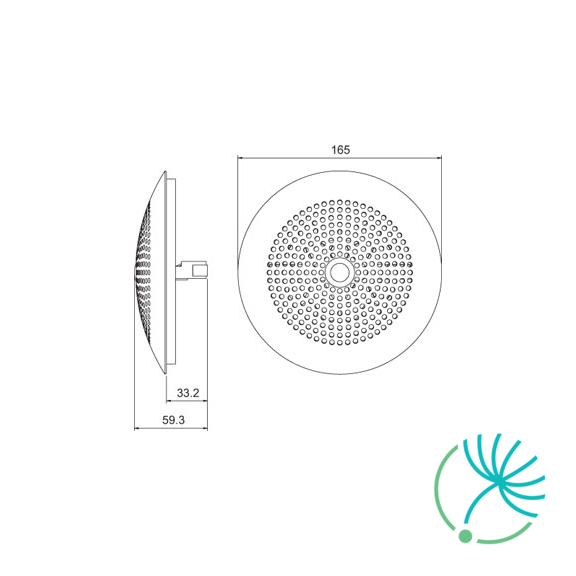

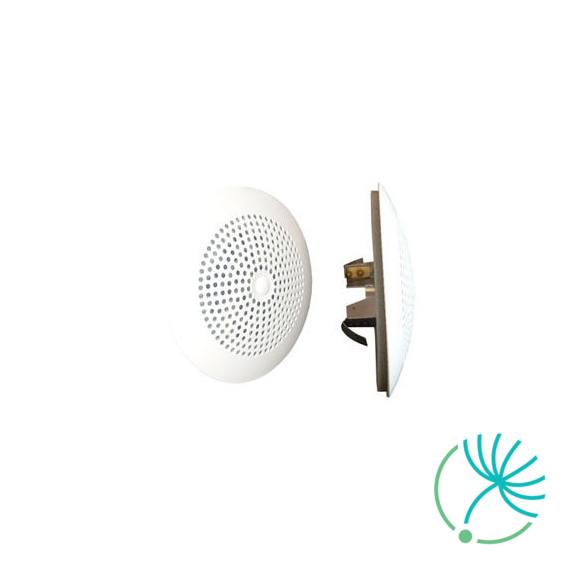

Systemair Elegant VT 100 difúzor

IGK je sacia mriežka, z pozinkovaného oceľového plechu v tvare štvorca, ktorá slúži na prívod alebo odvod vzduchu pre vonkajšiu montáž.

Mriežka má kruhové napojenie, ktoré obsahuje gumové tesnenie a taktiež ochrannú sieťku proti hmyzu.

EFFC je odvodný ventil pre inštaláciu na strop alebo na stenu. Pomocou kontramatice možno zafixovať nastaviteľný stredový kužel, pomocou, ktorého sa dá upravovať tlak prúdiaceho vzduchu a tým aj objemový prietok vzduchu.

Ventil je vyrobený z pozinkovaného oceľového plechu. Štandardný odtieň je biely RAL9003. Veľkosť EFFC 160 je možné použiť aj pre napojenie do potrubia ø150.

Súčasťou dodávky ventilu EFFC je aj montážny rámček.

TSR-125 je kruhový, stropný difúzor, ktorý má zabudovanú hlukovo izolovanú pretlakovú komoru. Obsahuje aj nastaviteľnú čelnú dosku, ktorej štrbinu je možné nastaviť na 10-30 mm pre zvýšenie dosahu prúdu 0,2. Vďaka tejto možnosti sa dá vytvoriť požadovaný obraz prúdenia vzduchu podľa aktuálnej stavebnej dispozície alebo podľa požiadaviek klienta.

Je možné ho použiť aj na odvod vzduchu a je určený pre viditeľnú montáž.

Difúzor TSR sa skladá, z nastaviteľného čelného panelu a z hlukovo izolovanej pretlakovej komory, ktorá má gumové tesnenie a regulačnú klapku. Čelný panel je z pohltivého materiálu tlmiacého zvuk. Štrbina je nastaviteľná v rozsahu 10, 20, a 30mm. Pretlaková komora obsahuje prípojky pre meranie tlaku.

Difúzor TSR slúži na distribúciu podchladného vzduchu s maximálnym teplotným rozdielom dT = 12 K.

Materiál čelného panela aj pretlakovej komory je pozinkovaný oceľový plech bielej farby RAL 9003 (lesk 30%).

Montáž
TSR sa môže montovať priamo na strop alebo zavením. Pri montáži na strop sa odstráni čelný panel a pretlaková komora sa prichytí pomocou skrutiek priamo do stropu. V prípade montáže zavesením sa pretlaková komora pripevní pomocou montážnych tyčí resp. konzôl.

EFF je odvodný ventil pre inštaláciu na strop alebo na stenu. Pomocou kontramatice možno zafixovať nastaviteľný stredový kužel, pomocou, ktorého sa dá upravovať tlak prúdiaceho vzduchu a tým aj objemový prietok vzduchu.

Ventil je vyrobený z pozinkovaného oceľového plechu. Štandardný odtieň je biely RAL9003. Veľkosť EFF 160 je možné použiť aj pre napojenie do potrubia ø150.

Ventil je možné montovať pomocou montážneho rámiku RFU/RFP alebo priamo do spiro potrubia.

CAP-C-250 je stropný, prívodný/odvodný, tryskový difúzor určený pre viditeľnú montáž. Má zabudovaný hlukovo izolovaný pretlakový box (bočné napojenie). Každá tryska sa dá samostatne nastaviť do ľubovoľného uhlu (360°). Difúzor je vhodný do miestnosti bez podhľadu.

Difúzor CAP-C sa skladá z čelného panelu s tryskami a z hlukovo izolovaného pretlakového boxu, ktorý má klapku a napájaciu prírubu s gumovým tesnením. Šírka bočnej štrbiny sa dá nastaviť v rozsahu 0-20mm, čím sa dá zvýšiť prietok vzduchu. Tým, že sa dá každá tryska samostatne natočiť pod akýmkoľvek uhlom, je možné vytvárať ľubovoľný obraz prúdenia vzduchu bez toho, aby sa zvýšila hlučnosť, klesol tlak alebo sa zmenil prietok vzduchu.

CAP-C distribuuje chladný alebo ohrievaný vzduch bez toho, aby spôsoboval prievan (VAV). Maximálny teplotný rozdiel ochladzovaného vzduchu pri prívode ΔT=12K.

Materiál difúzora a pretlakovej komory je pozinkovaný oceľový plech bielej farby RAL 9003. Trysky sú z recyklovaného ABS.

Montáž
Montáž sa vykonáva zavesením alebo upevnením priamo na strop.

IGK je sacia mriežka, z pozinkovaného oceľového plechu v tvare štvorca, ktorá slúži na prívod alebo odvod vzduchu pre vonkajšiu montáž.

Mriežka má kruhové napojenie, ktoré obsahuje gumové tesnenie a taktiež ochrannú sieťku proti hmyzu.

TST-315 je kruhový, stropný, prívodný difúzor s nastaviteľnou štrbinou.

Skladá sa z 2 dielov, z ktorých čelný disk sa dá nastaviť do rôznych polôh, čím sa dosiahne požadovaný dosah prúdenia vzduchu. Čelný disk je hlukovo izolovaný. Difúzor obsahuje tienidlo z polyuretánovej peny, ktoré slúži na zmenu obrazu prúdenia (180°).

Difúzor TST slúži aj na distribúciu chladného vzduchu s maximálnym teplotným rozdielom pri prívode vzduchu ΔT = 10K

Materiál difúzora je pozinkovaný oceľový plech bielej farby RAL9003 (lesk 30%).

Montáž
TST sa montuje priamo do kruhového potrubia. Ak je ventil pripojený na pretlakovú komoru PER, je potrebné, aby bol pred komorou úsek rovného potrubia o dĺžke 4-násobku jeho priemeru.

TSK-160 je kruhový, stropný difúzor s nastaviteľnou štrbinou a perforovaným čelným panelom. Je možné ho použiť aj na odvod vzduchu.

Difúzor sa skladá z 2 dielov, ktoré sa dajú nastaviť do rozličných polôh, čím sa docieli požadovaný dosah prúdenia. Difúzor je možné použiť aj na distribúciu chladného vzduchu s maximálnym teplotným rozdielom pri prívode ochladzovaného vzduchu ΔT = 10 K.

Materiál difúzora je pozinkovaný oceľový plech bielej farby RAL 9003 (lesk 30%).

Montáž
TSK sa montuje priamo do kruhového potrubia. Ak je ventil pripojený na pretlakovú komoru PER, je potrebné, aby bol pred komorou úsek rovného potrubia o dĺžke 4-násobku jeho priemeru.

IGC je mriežka v tvare kruhu, ktorá slúži na prívod alebo odvod vzduchu pre vonkajšiu montáž.

Je vybavená ochrannou sieťkou z nerezovej ocele (12x12 mm). Dostupné priemery ø100-250mm.

Mriežka je vyrobená z hliníka. Rozostup lamiel je 19 mm, sklon lamiel je 35°.

Montuje sa do kruhového potrubia a pripevňuje sa skrutkami cez pripravené otvory.

CAP-C-125 je stropný, prívodný/odvodný, tryskový difúzor určený pre viditeľnú montáž. Má zabudovaný hlukovo izolovaný pretlakový box (bočné napojenie). Každá tryska sa dá samostatne nastaviť do ľubovoľného uhlu (360°). Difúzor je vhodný do miestnosti bez podhľadu.

Difúzor CAP-C sa skladá z čelného panelu s tryskami a z hlukovo izolovaného pretlakového boxu, ktorý má klapku a napájaciu prírubu s gumovým tesnením. Šírka bočnej štrbiny sa dá nastaviť v rozsahu 0-20mm, čím sa dá zvýšiť prietok vzduchu. Tým, že sa dá každá tryska samostatne natočiť pod akýmkoľvek uhlom, je možné vytvárať ľubovoľný obraz prúdenia vzduchu bez toho, aby sa zvýšila hlučnosť, klesol tlak alebo sa zmenil prietok vzduchu.

CAP-C distribuuje chladný alebo ohrievaný vzduch bez toho, aby spôsoboval prievan (VAV). Maximálny teplotný rozdiel ochladzovaného vzduchu pri prívode ΔT=12K.

Materiál difúzora a pretlakovej komory je pozinkovaný oceľový plech bielej farby RAL 9003. Trysky sú z recyklovaného ABS.

Montáž
Montáž sa vykonáva zavesením alebo upevnením priamo na strop.

IGK je sacia mriežka, z pozinkovaného oceľového plechu v tvare štvorca, ktorá slúži na prívod alebo odvod vzduchu pre vonkajšiu montáž.

Mriežka má kruhové napojenie, ktoré obsahuje gumové tesnenie a taktiež ochrannú sieťku proti hmyzu.

TSK-315 je kruhový, stropný difúzor s nastaviteľnou štrbinou a perforovaným čelným panelom. Je možné ho použiť aj na odvod vzduchu.

Difúzor sa skladá z 2 dielov, ktoré sa dajú nastaviť do rozličných polôh, čím sa docieli požadovaný dosah prúdenia. Difúzor je možné použiť aj na distribúciu chladného vzduchu s maximálnym teplotným rozdielom pri prívode ochladzovaného vzduchu ΔT = 10 K.

Materiál difúzora je pozinkovaný oceľový plech bielej farby RAL 9003 (lesk 30%).

Montáž
TSK sa montuje priamo do kruhového potrubia. Ak je ventil pripojený na pretlakovú komoru PER, je potrebné, aby bol pred komorou úsek rovného potrubia o dĺžke 4-násobku jeho priemeru.
