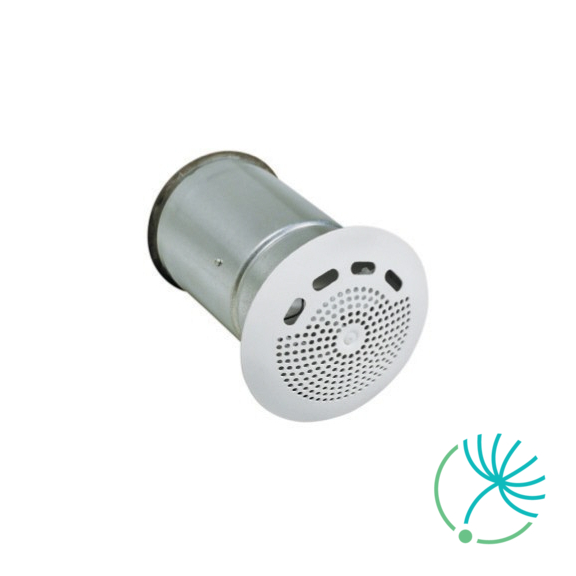

Systemair Elegant VS 125 difúzor

KONIKA-A je samostatný kruhový, prívodno-odvodný, stropný difúzor, ktorý je určený pre stropnú montáž. Dokáže regulovať horizontálne alebo vertikálne prúdenie vzduchu, vďaka vnútornému kuželu, ktorý sa dá nastaviť pootočením.

Difúzor KONIKA-A je vyrobený z pozinkovaného oceľového plechu bielej farby RAL 9003. Je vhodnou voľbou do administratívnych alebo obchodných priestorov.

Skladá sa z vonkajšieho pevného kužela a z dvojitého stredného kužela, ktorý ovplyvňuje prúdenie vzduchu z vertikálneho na horizontálne. Dvojitý kužel sa dá odnímať. Difúzor sa odporúča montovať spolu s pretlakovou komorou THOR, ktorá slúži na nastavenie presného prietoku vzduchu.

Dá sa uchytiť priamo na potrubie (ø160-500). Difúzer distribuuje chladný alebo ohrievaný vzduch a reguluje jeho prúdenie bez nebezpečenstva prievanu (VAV). Maximálny rozdiel teplôt privádzaného a interiérového vzduchu je ΔT=10K.

Montáž
Pre správnu funkciu je potrebné zabudovať pred pretlakový box THOR úsek rovného potrubia dĺžky 4-násobku jeho priemeru a medzi komoru a difúzor rovné potrubie dĺžky 1-násobku priemeru potrubia. Konika-A sa upevňuje na kruhové potrubie po predchádzajúcej demontáži vnútorného kužela (stlačenie a ľahké pootočenie). Následne sa difúzor upevní do potrubia nitovaním alebo priskrutkovaním. Nakoniec sa nasadí a upevní vnútorný dvojitý kužel s požadovaním nastavením (vertikálny alebo horizontálny obraz prúdenia).

Kruhový prívodný ventil TFFC RAL9003 s nastaviteľným stredovým kuželom s možnosťou fixácie polohy pomocou kontramatice. Je možné plynulo nastaviť celkový tlak a tým aj prietok vzduchu.

Súčasťou balenia ventilov TFFC je aj montážný rámček.

Odporúča sa používať ich iba pre prívod vzduchu.

TST-200 je kruhový, stropný, prívodný difúzor s nastaviteľnou štrbinou.

Skladá sa z 2 dielov, z ktorých čelný disk sa dá nastaviť do rôznych polôh, čím sa dosiahne požadovaný dosah prúdenia vzduchu. Čelný disk je hlukovo izolovaný. Difúzor obsahuje tienidlo z polyuretánovej peny, ktoré slúži na zmenu obrazu prúdenia (180°).

Difúzor TST slúži aj na distribúciu chladného vzduchu s maximálnym teplotným rozdielom pri prívode vzduchu ΔT = 10K

Materiál difúzora je pozinkovaný oceľový plech bielej farby RAL9003 (lesk 30%).

Montáž
TST sa montuje priamo do kruhového potrubia. Ak je ventil pripojený na pretlakovú komoru PER, je potrebné, aby bol pred komorou úsek rovného potrubia o dĺžke 4-násobku jeho priemeru.

EFF je odvodný ventil pre inštaláciu na strop alebo na stenu. Pomocou kontramatice možno zafixovať nastaviteľný stredový kužel, pomocou, ktorého sa dá upravovať tlak prúdiaceho vzduchu a tým aj objemový prietok vzduchu.

Ventil je vyrobený z pozinkovaného oceľového plechu. Štandardný odtieň je biely RAL9003. Veľkosť EFF 160 je možné použiť aj pre napojenie do potrubia ø150.

Ventil je možné montovať pomocou montážneho rámiku RFU/RFP alebo priamo do spiro potrubia.

IGC je mriežka v tvare kruhu, ktorá slúži na prívod alebo odvod vzduchu pre vonkajšiu montáž.

Je vybavená ochrannou sieťkou z nerezovej ocele (12x12 mm). Dostupné priemery ø100-250mm.

Mriežka je vyrobená z hliníka. Rozostup lamiel je 19 mm, sklon lamiel je 35°.

Montuje sa do kruhového potrubia a pripevňuje sa skrutkami cez pripravené otvory.

EFF je odvodný ventil pre inštaláciu na strop alebo na stenu. Pomocou kontramatice možno zafixovať nastaviteľný stredový kužel, pomocou, ktorého sa dá upravovať tlak prúdiaceho vzduchu a tým aj objemový prietok vzduchu.

Ventil je vyrobený z pozinkovaného oceľového plechu. Štandardný odtieň je biely RAL9003. Veľkosť EFF 160 je možné použiť aj pre napojenie do potrubia ø150.

Ventil je možné montovať pomocou montážneho rámiku RFU/RFP alebo priamo do spiro potrubia.

EFF je odvodný ventil pre inštaláciu na strop alebo na stenu. Pomocou kontramatice možno zafixovať nastaviteľný stredový kužel, pomocou, ktorého sa dá upravovať tlak prúdiaceho vzduchu a tým aj objemový prietok vzduchu.

Ventil je vyrobený z pozinkovaného oceľového plechu. Štandardný odtieň je biely RAL9003. Veľkosť EFF 160 je možné použiť aj pre napojenie do potrubia ø150.

Ventil je možné montovať pomocou montážneho rámiku RFU/RFP alebo priamo do spiro potrubia.

KONIKA 160 je samostatný kruhový, stropný difúzor, ktorý je vyrobený z pozinkovaného oceľového plechu a slúži na prívod alebo odvod vzduchu. Difúzor je bielej farby RAL 9003. Je vhodnou voľbou do administratívnych alebo obchodných priestorov.

K dostaniu vo veľkostiach ø160, ø200, ø250 a ø315mm.

Súčasťou dodaného difúzora je aj konzola pre uchytenie do kruhového potrubia Konika Bar. Difúzor sa odporúča montovať spolu s pretlakovou komorou THOR, ktorá slúži na nastavenie presného prietoku vzduchu. Je určený pre stropnú montáž. Dá sa uchytiť priamo na potrubie (ø160-315).

Difúzer distribuuje chladný alebo ohrievaný vzduch. Rozdiel teplôt privádzaného a interiérového vzduchu môže byť vďaka vysokej indukcií až ΔT=12K.

Montáž
Pre správnu funkciu je potrebné zabudovať pred pretlakovú komoru THOR úsek rovného potrubia dĺžky 4-násobku jeho priemeru a medzi komoru a difúzor rovné potrubie dĺžky 1-násobku priemeru potrubia. Konika sa upevňuje na kruhové potrubie pomocou montážneho nástavca Konika Bar, ktorý sa najprv uchytí do potrubia a nakoniec sa nasadí samotný difúzor a upevní sa skrutkou.

BOR-S je prívodný alebo odvodný stenový difúzor s perforovanou čelnou doskou. Je vyrobený z pozinkovaného oceľového plechu s povrchovou úpravou práškovým náterom v bielej farbe (RAL 9003, lesk 30). Vo vnútri tela difúzora je umiestnený plochý posuvný mechanizmus (8 regulačných pozícií) na nastavenie prietoku vzduchu.

Vďaka svojmu nadčasovému dizajnu je vhodný nielen pre rezidenčné projekty, ale aj do kancelárií, hotelov a pod. Difúzor zabezpečuje prívod čerstvého vzduchu bez vzniku zbytočného hluku a nepríjemného prievanu. Vzduch prúdiaci z difúzora vytvorí tzv. coanda efekt. Ten zabráni odkloneniu prúdu vzduchu od stropu do zóny pobytu pred dosiahnutím prijateľnej teploty. Max. teplotný rozdiel ΔT je 10K. Pre dosiahnutie coanda efektu nesmie vzdialenosť BOR-S od stropu presiahnuť dĺžku 30 cm.

BOR-S je vhodný aj pre systémy s variabilným prietokom vzduchu (VAV), pretože obraz prúdenia je zachovaný v celom rozsahu prúdenia.

Difúzor je vybavený posuvným mechanizmom pre nastavenie prietoku vzduchu. Mechanizmus sa ovláda z vonkajšej strany pomocou úchytu pohybujúceho sa v drážke umiestnenej na tele difúzora. Taktiež je na hrane umiestnený otvor na snímanie tlakovej straty. Pri znalosti K-faktora a Δp_d je potom možné vypočítať presný prietok vzduchu cez difúzor.

Difúzor má hrdlo s gumovým tesnením a inštaluje sa priamo do kruhového potrubia. Na tele difúzora sú pripravené 4 otvory, ktoré slúžia na uchytenie k stene pomocou skrutiek. Pre správnu fixáciu do steny je potrebné demontovať čelnú dosku jednoduchým potiahnutím smerom von.

Difúzor musí byť inštalovaný tak, aby konzola posuvného mechanizmu bola v horizontálnej polohe. Úchyt posuvného mechanizmu by mal smerovať smerom nahor, aby po dokončení inštalácie zostal ukrytý za čelnou doskou.

Kruhový prívodný ventil TFFC RAL9003 s nastaviteľným stredovým kuželom s možnosťou fixácie polohy pomocou kontramatice. Je možné plynulo nastaviť celkový tlak a tým aj prietok vzduchu.

Súčasťou balenia ventilov TFFC je aj montážný rámček.

Odporúča sa používať ich iba pre prívod vzduchu.

IGC je mriežka v tvare kruhu, ktorá slúži na prívod alebo odvod vzduchu pre vonkajšiu montáž.

Je vybavená ochrannou sieťkou z nerezovej ocele (8x8 mm). Dostupné priemery ø100-250mm.

Mriežka je vyrobená z hliníka. Rozostup lamiel je 19 mm, sklon lamiel je 35°.

Montuje sa do kruhového potrubia a pripevňuje sa skrutkami cez pripravené otvory.

Balance-E je kruhový odvodný ventil s aerodynamickým ventilovým kuželom. Dosahuje výborné hodnoty v oblasti hladiny hluku, poklesu tlaku a prietoku vzduchu. Inštaluje sa do montážného rámu alebo priamo do kruhového potrubia na stenu alebo strop.

Balance-E sa vyrába z recyklovateľného polypropylénu a znáša teploty až do +100°C. Tento materiál vyhovuje v nižších koncentráciách i väčšine chemikálií. Dodáva sa v bielom vyhotovení RAL9003.

Nastaviteľný kužel sa skrutkuje v smere alebo proti smeru hodinových ručičiek tak, aby sa vytvorila niekoľko milimetrová štrbina k dosiahnutiu želaného prietoku vzduchu.
