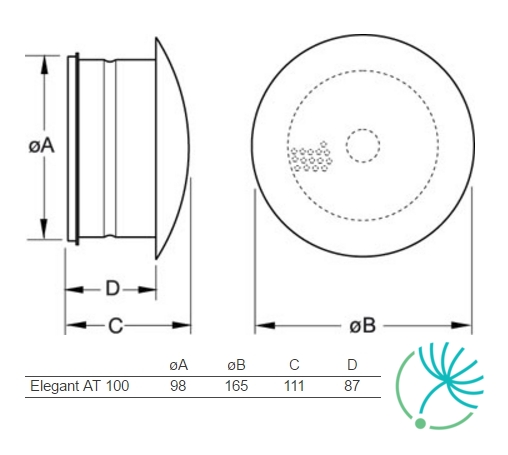

Systemair Elegant AT 100 difúzor

BOR-S je prívodný alebo odvodný stenový difúzor s perforovanou čelnou doskou. Je vyrobený z pozinkovaného oceľového plechu s povrchovou úpravou práškovým náterom v bielej farbe (RAL 9003, lesk 30). Vo vnútri tela difúzora je umiestnený plochý posuvný mechanizmus (8 regulačných pozícií) na nastavenie prietoku vzduchu.

Vďaka svojmu nadčasovému dizajnu je vhodný nielen pre rezidenčné projekty, ale aj do kancelárií, hotelov a pod. Difúzor zabezpečuje prívod čerstvého vzduchu bez vzniku zbytočného hluku a nepríjemného prievanu. Vzduch prúdiaci z difúzora vytvorí tzv. coanda efekt. Ten zabráni odkloneniu prúdu vzduchu od stropu do zóny pobytu pred dosiahnutím prijateľnej teploty. Max. teplotný rozdiel ΔT je 10K. Pre dosiahnutie coanda efektu nesmie vzdialenosť BOR-S od stropu presiahnuť dĺžku 30 cm.

BOR-S je vhodný aj pre systémy s variabilným prietokom vzduchu (VAV), pretože obraz prúdenia je zachovaný v celom rozsahu prúdenia.

Difúzor je vybavený posuvným mechanizmom pre nastavenie prietoku vzduchu. Mechanizmus sa ovláda z vonkajšej strany pomocou úchytu pohybujúceho sa v drážke umiestnenej na tele difúzora. Taktiež je na hrane umiestnený otvor na snímanie tlakovej straty. Pri znalosti K-faktora a Δp_d je potom možné vypočítať presný prietok vzduchu cez difúzor.

Difúzor má hrdlo s gumovým tesnením a inštaluje sa priamo do kruhového potrubia. Na tele difúzora sú pripravené 4 otvory, ktoré slúžia na uchytenie k stene pomocou skrutiek. Pre správnu fixáciu do steny je potrebné demontovať čelnú dosku jednoduchým potiahnutím smerom von.

Difúzor musí byť inštalovaný tak, aby konzola posuvného mechanizmu bola v horizontálnej polohe. Úchyt posuvného mechanizmu by mal smerovať smerom nahor, aby po dokončení inštalácie zostal ukrytý za čelnou doskou.

Kruhový prívodný ventil TFFC RAL9003 s nastaviteľným stredovým kuželom s možnosťou fixácie polohy pomocou kontramatice. Je možné plynulo nastaviť celkový tlak a tým aj prietok vzduchu.

Súčasťou balenia ventilov TFFC je aj montážný rámček.

Odporúča sa používať ich iba pre prívod vzduchu.

TSK-125 je kruhový, stropný difúzor s nastaviteľnou štrbinou a perforovaným čelným panelom. Je možné ho použiť aj na odvod vzduchu.

Difúzor sa skladá z 2 dielov, ktoré sa dajú nastaviť do rozličných polôh, čím sa docieli požadovaný dosah prúdenia. Difúzor je možné použiť aj na distribúciu chladného vzduchu s maximálnym teplotným rozdielom pri prívode ochladzovaného vzduchu ΔT = 10 K.

Materiál difúzora je pozinkovaný oceľový plech bielej farby RAL 9003 (lesk 30%).

Montáž
TSK sa montuje priamo do kruhového potrubia. Ak je ventil pripojený na pretlakovú komoru PER, je potrebné, aby bol pred komorou úsek rovného potrubia o dĺžke 4-násobku jeho priemeru.

Kruhový prívodný ventil TFFC RAL9003 s nastaviteľným stredovým kuželom s možnosťou fixácie polohy pomocou kontramatice. Je možné plynulo nastaviť celkový tlak a tým aj prietok vzduchu.

Súčasťou balenia ventilov TFFC je aj montážný rámček.

Odporúča sa používať ich iba pre prívod vzduchu.

Balance-S je prívodný kruhový tanierový ventil, ktorý sa skladá z tela ventilu a nastaviteľného aerodynamicky tvarovaného kužeľa. Môže sa použiť na stropnú alebo stenovú montáž a aj na odvod vzduchu.

Ventil je vyrobený z recyklovateľného polypropylénu a je vhodný pre teplotu vzduchu do 100°C. Tento materiál zároveň odoláva väčšine chemikálií v nižšej koncentrácii. Farba je biela v odtieni RAL 9003.

Stredový kužeľ ventilu je s telom ventilu spojený oskou so závitom, čo umožňuje presné nastavenie veľkosti medzery za účelom regulácie prietoku vzduchu.

CAP-C-315 je stropný, prívodný/odvodný, tryskový difúzor určený pre viditeľnú montáž. Má zabudovaný hlukovo izolovaný pretlakový box (bočné napojenie). Každá tryska sa dá samostatne nastaviť do ľubovoľného uhlu (360°). Difúzor je vhodný do miestnosti bez podhľadu.

Difúzor CAP-C sa skladá z čelného panelu s tryskami a z hlukovo izolovaného pretlakového boxu, ktorý má klapku a napájaciu prírubu s gumovým tesnením. Šírka bočnej štrbiny sa dá nastaviť v rozsahu 0-20mm, čím sa dá zvýšiť prietok vzduchu. Tým, že sa dá každá tryska samostatne natočiť pod akýmkoľvek uhlom, je možné vytvárať ľubovoľný obraz prúdenia vzduchu bez toho, aby sa zvýšila hlučnosť, klesol tlak alebo sa zmenil prietok vzduchu.

CAP-C distribuuje chladný alebo ohrievaný vzduch bez toho, aby spôsoboval prievan (VAV). Maximálny teplotný rozdiel ochladzovaného vzduchu pri prívode ΔT=12K.

Materiál difúzora a pretlakovej komory je pozinkovaný oceľový plech bielej farby RAL 9003. Trysky sú z recyklovaného ABS.

Montáž
Montáž sa vykonáva zavesením alebo upevnením priamo na strop.

Kruhový prívodný ventil TFFC RAL9003 s nastaviteľným stredovým kuželom s možnosťou fixácie polohy pomocou kontramatice. Je možné plynulo nastaviť celkový tlak a tým aj prietok vzduchu.

Súčasťou balenia ventilov TFFC je aj montážný rámček.

Odporúča sa používať ich iba pre prívod vzduchu.

EFF je odvodný ventil pre inštaláciu na strop alebo na stenu. Pomocou kontramatice možno zafixovať nastaviteľný stredový kužel, pomocou, ktorého sa dá upravovať tlak prúdiaceho vzduchu a tým aj objemový prietok vzduchu.

Ventil je vyrobený z pozinkovaného oceľového plechu. Štandardný odtieň je biely RAL9003. Veľkosť EFF 160 je možné použiť aj pre napojenie do potrubia ø150.

Ventil je možné montovať pomocou montážneho rámiku RFU/RFP alebo priamo do spiro potrubia.

TST-200 je kruhový, stropný, prívodný difúzor s nastaviteľnou štrbinou.

Skladá sa z 2 dielov, z ktorých čelný disk sa dá nastaviť do rôznych polôh, čím sa dosiahne požadovaný dosah prúdenia vzduchu. Čelný disk je hlukovo izolovaný. Difúzor obsahuje tienidlo z polyuretánovej peny, ktoré slúži na zmenu obrazu prúdenia (180°).

Difúzor TST slúži aj na distribúciu chladného vzduchu s maximálnym teplotným rozdielom pri prívode vzduchu ΔT = 10K

Materiál difúzora je pozinkovaný oceľový plech bielej farby RAL9003 (lesk 30%).

Montáž
TST sa montuje priamo do kruhového potrubia. Ak je ventil pripojený na pretlakovú komoru PER, je potrebné, aby bol pred komorou úsek rovného potrubia o dĺžke 4-násobku jeho priemeru.

Balance-E je kruhový odvodný ventil s aerodynamickým ventilovým kuželom. Dosahuje výborné hodnoty v oblasti hladiny hluku, poklesu tlaku a prietoku vzduchu. Inštaluje sa do montážného rámu alebo priamo do kruhového potrubia na stenu alebo strop.

Balance-E sa vyrába z recyklovateľného polypropylénu a znáša teploty až do +100°C. Tento materiál vyhovuje v nižších koncentráciách i väčšine chemikálií. Dodáva sa v bielom vyhotovení RAL9003.

Nastaviteľný kužel sa skrutkuje v smere alebo proti smeru hodinových ručičiek tak, aby sa vytvorila niekoľko milimetrová štrbina k dosiahnutiu želaného prietoku vzduchu.

IGK je sacia mriežka, z pozinkovaného oceľového plechu v tvare štvorca, ktorá slúži na prívod alebo odvod vzduchu pre vonkajšiu montáž.

Mriežka má kruhové napojenie, ktoré obsahuje gumové tesnenie a taktiež ochrannú sieťku proti hmyzu.

Balance-E je kruhový odvodný ventil s aerodynamickým ventilovým kuželom. Dosahuje výborné hodnoty v oblasti hladiny hluku, poklesu tlaku a prietoku vzduchu. Inštaluje sa do montážného rámu alebo priamo do kruhového potrubia na stenu alebo strop.

Balance-E sa vyrába z recyklovateľného polypropylénu a znáša teploty až do +100°C. Tento materiál vyhovuje v nižších koncentráciách i väčšine chemikálií. Dodáva sa v bielom vyhotovení RAL9003.

Nastaviteľný kužel sa skrutkuje v smere alebo proti smeru hodinových ručičiek tak, aby sa vytvorila niekoľko milimetrová štrbina k dosiahnutiu želaného prietoku vzduchu.

Vyradené z ponuky 01/2021
