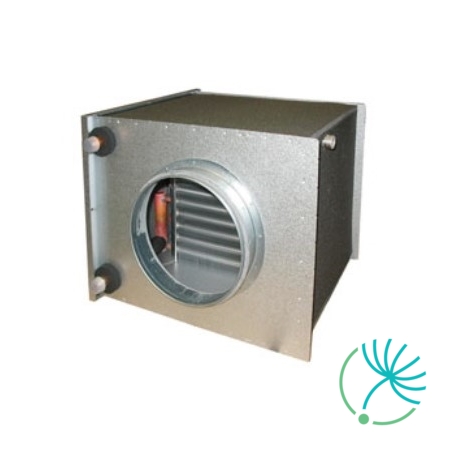

Systemair CWK 125-3-2,5 vodný chladič pre kruhové potrubie

Systemair AQUA 24TF je regulátor systémov HVAC primárne určený na regulovanie teploty vzduchu v miestnosti alebo teploty privádzaného vzduchu v servopohonoch ventiloch a klapkách.
 Systemair AQUA 24TF je trojpólový regulátor s pulznou reguláciou ohrevu to znamená, že pomer medzi zapnutím a vypnutím je vždy proporcionálny a závisí od nastavenia požadovanej veľkosti odchýlky teploty.

Disponuje vstupom na pripojenie externého senzora na snímanie teploty aby bolo možné merať teplotu vzduchu nielen integrovaným senzorom ale aj externým senzorom.

Systemair AQUA 24TF má implementované dva druhy svoriek, jeden druh slúži na pripojenie externého snímača pre možnosť ovládania maximálnej a minimálnej teploty privádzaného vzduchu a ďalší druh slúži na spustenie alarmu ak teplota na snímači ochrany proti mrazu klesne pod 5 °C.

Systém ochrany proti mrazu v Systemair AQUA 24TF regulátore je nastavený na dve teplotné hranice a to na 10°C a menej, vtedy začne otvárať servoventil zmiešavacieho uzlu. Pri poklese teploty pod 5°C sa rozsvieti LED dióda (spustenie alarmu) a zopne poplachové relé čo zapríčiní že regulátor otvorí zmiešavací ventil na plných 100%.

Regulátor je možné nastaviť pre kaskádové riadenie, snímač je umiestnený v miestnosti alebo v potrubí odpadového vzduchu. Druhý snímač je umiestnený v potrubí privádzaného vzduchu na reguláciu teploty privádzaného vzduchu. Ak sa teplota v miestnosti odchýli od požadovanej hodnoty dodávky tak sa žiadaná hodnota teploty vzduchu zmenila. Stupeň kompenzácie je nastavený kaskádovým faktorom CF. Kaskádový faktor je definovaný ako zmena žiadanej teplote v potrubí pre zmenu teploty miestnosti o 1 ° C. Je možné nastaviť minimálnu hranicu pre teplotu prívodného vzduchu.

Systemair AQUA 24TF má špeciálny vstup, ktorý je pripojený k ventilátoru motorové relé. Keď je ventilátor vypnutý, regulátor prejde do režimu vypnutia. Potom sa pokúsi udržať senzor ochrany proti mrazu na 25 ° C. Výhodou je to, že teplý ohrievač minimalizuje riziko zmrazovania a tiež eliminuje nepríjemné pocity z výbuchu studeného vzduchu pri štarte.

Systemair RVAZ4 24A servopohon je motor, u kterého sa dá nastaviť presná polohu osi, a to za pomoci spätnej väzby alebo koncového spínača. Môže pracovať ako pri nízkych tak aj pri vysokých otáčkach.

Servopohon pre riadenie signálom 0-10V.
Vhodný pre ovládanie ventilov ZTV/ZTR, kvs <= 6,0.

Tento servopohon dokáže vykonať plný pohyb (zdvih) za 121 sekúnd. A maximálny pohyb (zdvih) má 5,5 mm.

Systemair RVAZ4 24 servopohon je motor, u kterého sa dá nastaviť presná polohu osi, a to za pomoci spätnej väzby alebo koncového spínača. Môže pracovať ako pri nízkych tak aj pri vysokých otáčkach. Ovládanie je troj-bodové.

Vhodný pre ovládanie ventilov ZTV/ZTR, kvs <= 6,0.

Tento servopohon dokáže vykonať plný pohyb (zdvih) za 121 sekúnd. A maximálny pohyb (zdvih) má 5,5 mm.

Jeho jednoduchá montáž a možnosť ručného ovládania spolu s nízkou cenou ho robia ideálnym pre použitie do CWK chladičov.

Systemair ZTR 15-0,4 je regulačný 3-cestný ventil

• Pre vodu a chladiace médiá (max 30% glykolu)
• Bez netesnosti v uzatvorenom stave

Ventil má stabilnú percentuálnu charakteristiku prietoku.

Vhodný typ servopohonu: RVAZ4 24A.

Technické charakteristiky

• Materiál tela: mosadz
• Materiál dýzy: mosadz
• Hriadeľ: nehrdzavejúca oceľ
• Typ ripojenia potrubia: vonkajší závit
• Obal: EPDM

Systemair ZTV 15-0,4 je regulačný 2-cestný ventil

• Pre vodu a chladiace médiá (max 30% glykolu)
• Bez netesnosti v uzatvorenom stave

Ventil obsahuje tesniaci O-krúžok z EPDM a má stabilnú percentuálnu charakteristiku prietoku.

Vhodný typ servopohonu: RVAZ4 24A.

Technické charakteristiky

• Materiál tela: mosadz
• Materiál dýzy: mosadz
• Hriadeľ: nehrdzavejúca oceľ
• Typ ripojenia potrubia: vonkajší závit
• Obal: EPDM

Systemair TG-K330 je snímač s prvkom NTC na meranie teploty vzduchu vo ventilačných potrubiach, je založený na princípe merania tepelného odporu v keramickom elemente NTC ( v prípade rastu teploty sa odpor znižuje). Meranie odporu môže byť vykonané jedine vtedy ak senzor nie je pripojený ku regulátoru. Meranie napätia sa vykonáva na vstupe snímača keď je snímač pripojený ku regulátoru.

Systemair TG-K330 snímač je navrhnutý na použitie v potrubí s priemerom 9 mm kde sa inštaluje zvnútra potrubia za pomoci kruhovej príruby, ktorá má priemer 40 mm. Snímač má nastaviteľnú dĺžku vloženia kábla od 15 do 130 mm a je dodávaný spolu s 1.5m dlhým káblom. Je nastavený na prácu s TTC, Pulserom, Aqua alebo RT 0-30.

Systemair TG-A130 je snímač povrchovej teploty. Je vhodný pre systémy AQUA. Balenie obsahuje okrem snímača aj svorku na prichytenie. Systemair TG-A130 môže byť taktiež použitý ako snímač proti mrazovej ochrany pre vodný výmenník. Inštalovať tento snímač je možné len na povrch spätného potrubia vodného ohrievača. Je prísne zakázané použiť ho spolu s regulátorom triedy PULSER.

Optigo OP10 je nový preprogramovaný, konfigurovateľný regulátor určený pre montáž na DIN lištu, ktorý môže byť nastavený na ovládanie všetkého v rámci regulácie teploty vo ventilačných a vykurovacích aplikáciách.

Systemair Optigo OP 10 má integrovaných 10 vstupov/výstupov a to :

• Vstupy – 2x analógový (AI) , 2x Digitálny (DI), 1x Univerzálny (UI)
• Výstupy – 2x Analógový (AO), 3x Digitálny (DO)

Systemair Optigo OP 10 je zostrojený pre menšie aplikácie. Jeho najväčšou výhodou je jednoduchá inštalácia a veľmi priateľské ovládanie na podsvietenom displeji. Tento displej disponuje kódovacím tlačidlom, vďaka ktorému je ovládanie také jednoduché. Taktiež disponuje rôznymi možnosťami ako nastaviť požadované hodnoty. Po vybratí týchto tlačidiel stačí pre potvrdenie len stlačiť tlačidlo.

Optigo OP10-230 je nový preprogramovaný, konfigurovateľný regulátor určený pre montáž na DIN lištu, ktorý môže byť nastavený na ovládanie všetkého v rámci regulácie teploty vo ventilačných a vykurovacích aplikáciách.

Systemair Optigo OP 10-230 má integrovaných 10 vstupov/výstupov a to :

• Vstupy – 2x analógový (AI) , 2x Digitálny (DI), 1x Univerzálny (UI)
• Výstupy – 2x Analógový (AO), 3x Digitálny (DO)

Systemair Optigo OP 10-230 je zostrojený pre menšie aplikácie. Jeho najväčšou výhodou je jednoduchá inštalácia a veľmi priateľské ovládanie na podsvietenom displeji. Tento displej disponuje kódovacím tlačidlom, vďaka ktorému je ovládanie také jednoduché. Taktiež disponuje rôznymi možnosťami ako nastaviť požadované hodnoty. Po vybratí týchto tlačidiel stačí pre potvrdenie len stlačiť tlačidlo.

Optigo OP 5 je nový preprogramovaný, konfigurovateľný regulátor určený pre montáž na DIN lištu, ktorý môže byť nastavený na ovládanie teploty, CO2, tlaku, vlhkosti a teplej úžitkovej vody v aplikáciách HVAC. Keďže svorky sú odpojiteľné, všetky pripojenia môžu byť vykonané pred inštaláciou.

Systemair Optigo OP 5 má integrované viaceré vstupy/výstupy a to :

• Vstupy – 1x analógový (AI) , 1x Digitálny (DI), 1xUniverzálny (UI), 1x Vstup pre externé zariadenie
• Výstupy – 2x Analógový (AO)

Systemair Optigo OP 5 je zostrojený pre menšie aplikácie. Jeho najväčšou výhodou je jednoduchá inštalácia a veľmi priateľské ovládanie na podsvietenom displeji. Tento displej disponuje kódovacím tlačidlom, vďaka ktorému je ovládanie také jednoduché. Taktiež disponuje rôznymi možnosťami ako nastaviť požadované hodnoty. Po vybratí týchto tlačidiel stačí pre potvrdenie len stlačiť tlačidlo.
