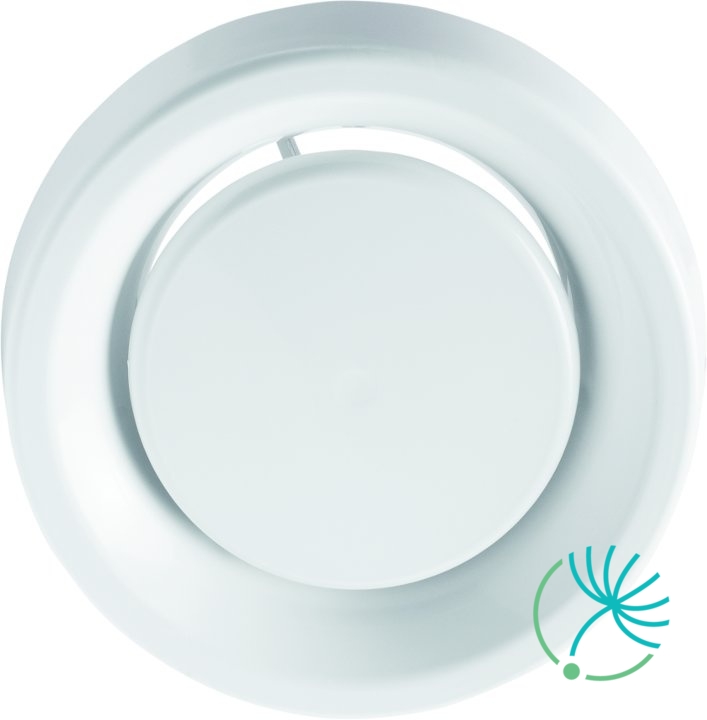

Systemair Balance-E 100 SW ventil

EFFC je odvodný ventil pre inštaláciu na strop alebo na stenu. Pomocou kontramatice možno zafixovať nastaviteľný stredový kužel, pomocou, ktorého sa dá upravovať tlak prúdiaceho vzduchu a tým aj objemový prietok vzduchu.

Ventil je vyrobený z pozinkovaného oceľového plechu. Štandardný odtieň je biely RAL9003. Veľkosť EFFC 160 je možné použiť aj pre napojenie do potrubia ø150.

Súčasťou dodávky ventilu EFFC je aj montážny rámček.

Kruhový prívodný ventil TFFC RAL9003 s nastaviteľným stredovým kuželom s možnosťou fixácie polohy pomocou kontramatice. Je možné plynulo nastaviť celkový tlak a tým aj prietok vzduchu.

Súčasťou balenia ventilov TFFC je aj montážný rámček.

Odporúča sa používať ich iba pre prívod vzduchu.

TST-100 je kruhový, stropný, prívodný difúzor s nastaviteľnou štrbinou.

Skladá sa z 2 dielov, z ktorých čelný disk sa dá nastaviť do rôznych polôh, čím sa dosiahne požadovaný dosah prúdenia vzduchu. Čelný disk je hlukovo izolovaný. Difúzor obsahuje tienidlo z polyuretánovej peny, ktoré slúži na zmenu obrazu prúdenia (180°).

Difúzor TST slúži aj na distribúciu chladného vzduchu s maximálnym teplotným rozdielom pri prívode vzduchu ΔT = 10K

Materiál difúzora je pozinkovaný oceľový plech bielej farby RAL9003 (lesk 30%).

Montáž
TST sa montuje priamo do kruhového potrubia. Ak je ventil pripojený na pretlakovú komoru PER, je potrebné, aby bol pred komorou úsek rovného potrubia o dĺžke 4-násobku jeho priemeru.

EFF je odvodný ventil pre inštaláciu na strop alebo na stenu. Pomocou kontramatice možno zafixovať nastaviteľný stredový kužel, pomocou, ktorého sa dá upravovať tlak prúdiaceho vzduchu a tým aj objemový prietok vzduchu.

Ventil je vyrobený z pozinkovaného oceľového plechu. Štandardný odtieň je biely RAL9003. Veľkosť EFF 160 je možné použiť aj pre napojenie do potrubia ø150.

Ventil je možné montovať pomocou montážneho rámiku RFU/RFP alebo priamo do spiro potrubia.

CAP-C-160 je stropný, prívodný/odvodný, tryskový difúzor určený pre viditeľnú montáž. Má zabudovaný hlukovo izolovaný pretlakový box (bočné napojenie). Každá tryska sa dá samostatne nastaviť do ľubovoľného uhlu (360°). Difúzor je vhodný do miestnosti bez podhľadu.

Difúzor CAP-C sa skladá z čelného panelu s tryskami a z hlukovo izolovaného pretlakového boxu, ktorý má klapku a napájaciu prírubu s gumovým tesnením. Šírka bočnej štrbiny sa dá nastaviť v rozsahu 0-20mm, čím sa dá zvýšiť prietok vzduchu. Tým, že sa dá každá tryska samostatne natočiť pod akýmkoľvek uhlom, je možné vytvárať ľubovoľný obraz prúdenia vzduchu bez toho, aby sa zvýšila hlučnosť, klesol tlak alebo sa zmenil prietok vzduchu.

CAP-C distribuuje chladný alebo ohrievaný vzduch bez toho, aby spôsoboval prievan (VAV). Maximálny teplotný rozdiel ochladzovaného vzduchu pri prívode ΔT=12K.

Materiál difúzora a pretlakovej komory je pozinkovaný oceľový plech bielej farby RAL 9003. Trysky sú z recyklovaného ABS.

Montáž
Montáž sa vykonáva zavesením alebo upevnením priamo na strop.

Kruhový prívodný ventil TFFC RAL9003 s nastaviteľným stredovým kuželom s možnosťou fixácie polohy pomocou kontramatice. Je možné plynulo nastaviť celkový tlak a tým aj prietok vzduchu.

Súčasťou balenia ventilov TFFC je aj montážný rámček.

Odporúča sa používať ich iba pre prívod vzduchu.

Balance-S je prívodný kruhový tanierový ventil, ktorý sa skladá z tela ventilu a nastaviteľného aerodynamicky tvarovaného kužeľa. Môže sa použiť na stropnú alebo stenovú montáž a aj na odvod vzduchu.

Ventil je vyrobený z recyklovateľného polypropylénu a je vhodný pre teplotu vzduchu do 100°C. Tento materiál zároveň odoláva väčšine chemikálií v nižšej koncentrácii. Farba je biela v odtieni RAL 9003.

Stredový kužeľ ventilu je s telom ventilu spojený oskou so závitom, čo umožňuje presné nastavenie veľkosti medzery za účelom regulácie prietoku vzduchu.

IGK je sacia mriežka, z pozinkovaného oceľového plechu v tvare štvorca, ktorá slúži na prívod alebo odvod vzduchu pre vonkajšiu montáž.

Mriežka má kruhové napojenie, ktoré obsahuje gumové tesnenie a taktiež ochrannú sieťku proti hmyzu.

CAP-C-125 je stropný, prívodný/odvodný, tryskový difúzor určený pre viditeľnú montáž. Má zabudovaný hlukovo izolovaný pretlakový box (bočné napojenie). Každá tryska sa dá samostatne nastaviť do ľubovoľného uhlu (360°). Difúzor je vhodný do miestnosti bez podhľadu.

Difúzor CAP-C sa skladá z čelného panelu s tryskami a z hlukovo izolovaného pretlakového boxu, ktorý má klapku a napájaciu prírubu s gumovým tesnením. Šírka bočnej štrbiny sa dá nastaviť v rozsahu 0-20mm, čím sa dá zvýšiť prietok vzduchu. Tým, že sa dá každá tryska samostatne natočiť pod akýmkoľvek uhlom, je možné vytvárať ľubovoľný obraz prúdenia vzduchu bez toho, aby sa zvýšila hlučnosť, klesol tlak alebo sa zmenil prietok vzduchu.

CAP-C distribuuje chladný alebo ohrievaný vzduch bez toho, aby spôsoboval prievan (VAV). Maximálny teplotný rozdiel ochladzovaného vzduchu pri prívode ΔT=12K.

Materiál difúzora a pretlakovej komory je pozinkovaný oceľový plech bielej farby RAL 9003. Trysky sú z recyklovaného ABS.

Montáž
Montáž sa vykonáva zavesením alebo upevnením priamo na strop.

BOR-C je kruhový, stropný, rezidenčný difúzor vyvinutý s cieľom umožniť prívod vzduchu bez prievanu a s nízkou hlučnosťou. Je vybavený mechanizmom, ktorý umožňuje nastavovať prietok vzduchu. Prietok privádzaného vzduchu sa dá jednoducho merať aj bez demontáže difúzora.

Difúzor je vhodný na inštaláciu do kancelárií, hotelov, obytných miestností ale aj ako súčasť VAV systémov.

Inštalácia je jednoduchá a krátke pripojovacie hrdlo zaručí inštaláciu aj v limitovanom priestore.

Materiál difúzora je pozinkovaný oceľový plech bielej farby RAL 9003 (lesk 30%). Na vyžiadanie za príplatok je možné dodať difúzor aj v iných RAL odtieňoch.

KONIKA-A je samostatný kruhový, prívodno-odvodný, stropný difúzor, ktorý je určený pre stropnú montáž. Dokáže regulovať horizontálne alebo vertikálne prúdenie vzduchu, vďaka vnútornému kuželu, ktorý sa dá nastaviť pootočením.

Difúzor KONIKA-A je vyrobený z pozinkovaného oceľového plechu bielej farby RAL 9003. Je vhodnou voľbou do administratívnych alebo obchodných priestorov.

Skladá sa z vonkajšieho pevného kužela a z dvojitého stredného kužela, ktorý ovplyvňuje prúdenie vzduchu z vertikálneho na horizontálne. Dvojitý kužel sa dá odnímať. Difúzor sa odporúča montovať spolu s pretlakovou komorou THOR, ktorá slúži na nastavenie presného prietoku vzduchu.

Dá sa uchytiť priamo na potrubie (ø160-500). Difúzer distribuuje chladný alebo ohrievaný vzduch a reguluje jeho prúdenie bez nebezpečenstva prievanu (VAV). Maximálny rozdiel teplôt privádzaného a interiérového vzduchu je ΔT=10K.

Montáž
Pre správnu funkciu je potrebné zabudovať pred pretlakový box THOR úsek rovného potrubia dĺžky 4-násobku jeho priemeru a medzi komoru a difúzor rovné potrubie dĺžky 1-násobku priemeru potrubia. Konika-A sa upevňuje na kruhové potrubie po predchádzajúcej demontáži vnútorného kužela (stlačenie a ľahké pootočenie). Následne sa difúzor upevní do potrubia nitovaním alebo priskrutkovaním. Nakoniec sa nasadí a upevní vnútorný dvojitý kužel s požadovaním nastavením (vertikálny alebo horizontálny obraz prúdenia).

TSR-125 je kruhový, stropný difúzor, ktorý má zabudovanú hlukovo izolovanú pretlakovú komoru. Obsahuje aj nastaviteľnú čelnú dosku, ktorej štrbinu je možné nastaviť na 10-30 mm pre zvýšenie dosahu prúdu 0,2. Vďaka tejto možnosti sa dá vytvoriť požadovaný obraz prúdenia vzduchu podľa aktuálnej stavebnej dispozície alebo podľa požiadaviek klienta.

Je možné ho použiť aj na odvod vzduchu a je určený pre viditeľnú montáž.

Difúzor TSR sa skladá, z nastaviteľného čelného panelu a z hlukovo izolovanej pretlakovej komory, ktorá má gumové tesnenie a regulačnú klapku. Čelný panel je z pohltivého materiálu tlmiacého zvuk. Štrbina je nastaviteľná v rozsahu 10, 20, a 30mm. Pretlaková komora obsahuje prípojky pre meranie tlaku.

Difúzor TSR slúži na distribúciu podchladného vzduchu s maximálnym teplotným rozdielom dT = 12 K.

Materiál čelného panela aj pretlakovej komory je pozinkovaný oceľový plech bielej farby RAL 9003 (lesk 30%).

Montáž
TSR sa môže montovať priamo na strop alebo zavením. Pri montáži na strop sa odstráni čelný panel a pretlaková komora sa prichytí pomocou skrutiek priamo do stropu. V prípade montáže zavesením sa pretlaková komora pripevní pomocou montážnych tyčí resp. konzôl.
