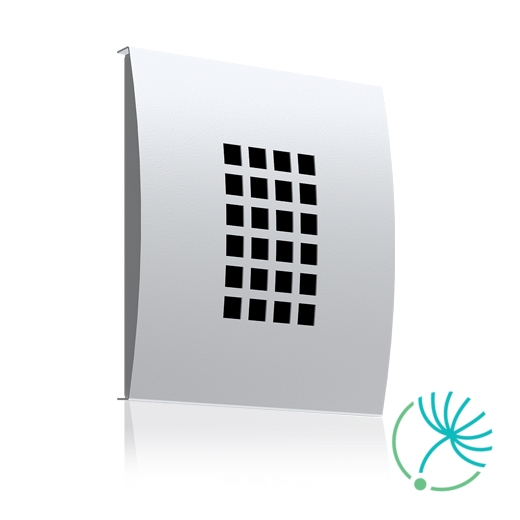

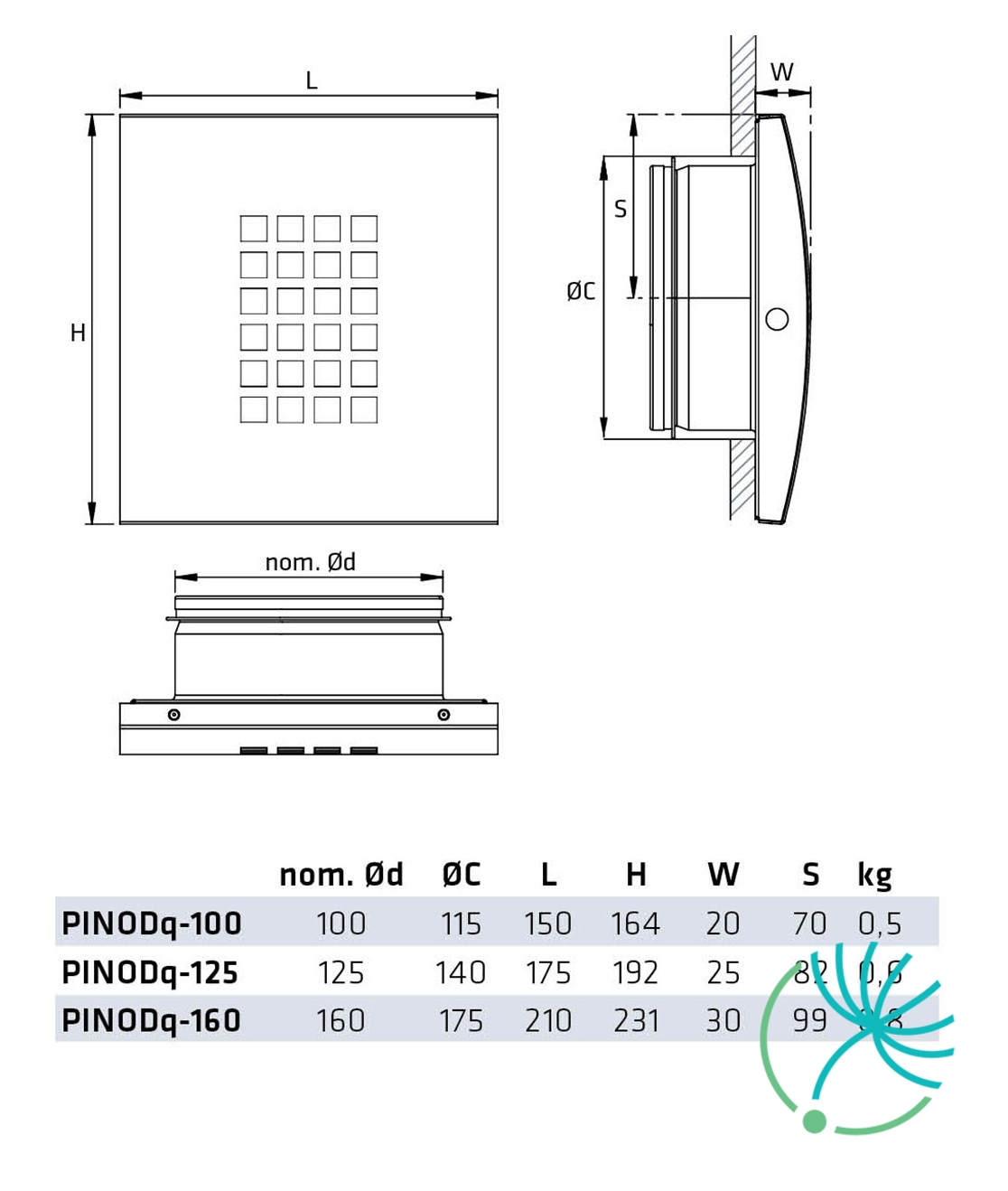

Climecon PINODq 100 stenová aj stropná mriežka

IGK je sacia mriežka, z pozinkovaného oceľového plechu v tvare štvorca, ktorá slúži na prívod alebo odvod vzduchu pre vonkajšiu montáž.

Mriežka má kruhové napojenie, ktoré obsahuje gumové tesnenie a taktiež ochrannú sieťku proti hmyzu.

KONIKA-A je samostatný kruhový, prívodno-odvodný, stropný difúzor, ktorý je určený pre stropnú montáž. Dokáže regulovať horizontálne alebo vertikálne prúdenie vzduchu, vďaka vnútornému kuželu, ktorý sa dá nastaviť pootočením.

Difúzor KONIKA-A je vyrobený z pozinkovaného oceľového plechu bielej farby RAL 9003. Je vhodnou voľbou do administratívnych alebo obchodných priestorov.

Skladá sa z vonkajšieho pevného kužela a z dvojitého stredného kužela, ktorý ovplyvňuje prúdenie vzduchu z vertikálneho na horizontálne. Dvojitý kužel sa dá odnímať. Difúzor sa odporúča montovať spolu s pretlakovou komorou THOR, ktorá slúži na nastavenie presného prietoku vzduchu.

Dá sa uchytiť priamo na potrubie (ø160-500). Difúzer distribuuje chladný alebo ohrievaný vzduch a reguluje jeho prúdenie bez nebezpečenstva prievanu (VAV). Maximálny rozdiel teplôt privádzaného a interiérového vzduchu je ΔT=10K.

Montáž
Pre správnu funkciu je potrebné zabudovať pred pretlakový box THOR úsek rovného potrubia dĺžky 4-násobku jeho priemeru a medzi komoru a difúzor rovné potrubie dĺžky 1-násobku priemeru potrubia. Konika-A sa upevňuje na kruhové potrubie po predchádzajúcej demontáži vnútorného kužela (stlačenie a ľahké pootočenie). Následne sa difúzor upevní do potrubia nitovaním alebo priskrutkovaním. Nakoniec sa nasadí a upevní vnútorný dvojitý kužel s požadovaním nastavením (vertikálny alebo horizontálny obraz prúdenia).

KONIKA-A je samostatný kruhový, prívodno-odvodný, stropný difúzor, ktorý je určený pre stropnú montáž. Dokáže regulovať horizontálne alebo vertikálne prúdenie vzduchu, vďaka vnútornému kuželu, ktorý sa dá nastaviť pootočením.

Difúzor KONIKA-A je vyrobený z pozinkovaného oceľového plechu bielej farby RAL 9003. Je vhodnou voľbou do administratívnych alebo obchodných priestorov.

Skladá sa z vonkajšieho pevného kužela a z dvojitého stredného kužela, ktorý ovplyvňuje prúdenie vzduchu z vertikálneho na horizontálne. Dvojitý kužel sa dá odnímať. Difúzor sa odporúča montovať spolu s pretlakovou komorou THOR, ktorá slúži na nastavenie presného prietoku vzduchu.

Dá sa uchytiť priamo na potrubie (ø160-500). Difúzer distribuuje chladný alebo ohrievaný vzduch a reguluje jeho prúdenie bez nebezpečenstva prievanu (VAV). Maximálny rozdiel teplôt privádzaného a interiérového vzduchu je ΔT=10K.

Montáž
Pre správnu funkciu je potrebné zabudovať pred pretlakový box THOR úsek rovného potrubia dĺžky 4-násobku jeho priemeru a medzi komoru a difúzor rovné potrubie dĺžky 1-násobku priemeru potrubia. Konika-A sa upevňuje na kruhové potrubie po predchádzajúcej demontáži vnútorného kužela (stlačenie a ľahké pootočenie). Následne sa difúzor upevní do potrubia nitovaním alebo priskrutkovaním. Nakoniec sa nasadí a upevní vnútorný dvojitý kužel s požadovaním nastavením (vertikálny alebo horizontálny obraz prúdenia).

EFF je odvodný ventil pre inštaláciu na strop alebo na stenu. Pomocou kontramatice možno zafixovať nastaviteľný stredový kužel, pomocou, ktorého sa dá upravovať tlak prúdiaceho vzduchu a tým aj objemový prietok vzduchu.

Ventil je vyrobený z pozinkovaného oceľového plechu. Štandardný odtieň je biely RAL9003. Veľkosť EFF 160 je možné použiť aj pre napojenie do potrubia ø150.

Ventil je možné montovať pomocou montážneho rámiku RFU/RFP alebo priamo do spiro potrubia.

IGK je sacia mriežka, z pozinkovaného oceľového plechu v tvare štvorca, ktorá slúži na prívod alebo odvod vzduchu pre vonkajšiu montáž.

Mriežka má kruhové napojenie, ktoré obsahuje gumové tesnenie a taktiež ochrannú sieťku proti hmyzu.

BOR-C je kruhový, stropný, rezidenčný difúzor vyvinutý s cieľom umožniť prívod vzduchu bez prievanu a s nízkou hlučnosťou. Je vybavený mechanizmom, ktorý umožňuje nastavovať prietok vzduchu. Prietok privádzaného vzduchu sa dá jednoducho merať aj bez demontáže difúzora.

Difúzor je vhodný na inštaláciu do kancelárií, hotelov, obytných miestností ale aj ako súčasť VAV systémov.

Inštalácia je jednoduchá a krátke pripojovacie hrdlo zaručí inštaláciu aj v limitovanom priestore.

Materiál difúzora je pozinkovaný oceľový plech bielej farby RAL 9003 (lesk 30%). Na vyžiadanie za príplatok je možné dodať difúzor aj v iných RAL odtieňoch.

Stenový difúzor BOR-R je vyrobený z pozinkovaného oceľového plechu s povrchovou úpravou práškovým náterom v bielej farbe (RAL 9003, lesk 30). Vo vnútri tela difúzora je umiestnený plochý posuvný mechanizmus (9 regulačných pozícií) na nastavenie prietoku vzduchu.

Vďaka svojmu nadčasovému dizajnu je vhodný nielen pre rezidenčné projekty, ale aj do kancelárií, hotelov a pod. Difúzor zabezpečuje prívod čerstvého vzduchu bez vzniku zbytočného hluku a nepríjemného prievanu. Vzduch prúdiaci z difúzora vytvorí tzv. coanda efekt. Ten zabráni odkloneniu prúdu vzduchu od stropu do zóny pobytu pred dosiahnutím prijateľnej teploty. Max. teplotný rozdiel ΔT je 10K. Pre dosiahnutie coanda efektu nesmie vzdialenosť BOR-R od stropu presiahnuť dĺžku 30 cm.

BOR-R je vhodný aj pre systémy s variabilným prietokom vzduchu (VAV), pretože obraz prúdenia je zachovaný v celom rozsahu prúdenia. Zároveň je možné použiť ho na prívod aj odvod vzduchu.

Difúzor je vybavený posuvným mechanizmom pre nastavenie prietoku vzduchu. Mechanizmus sa ovláda z vonkajšej strany pomocou úchytu pohybujúceho sa v drážke umiestnenej na tele difúzora. Taktiež je na hrane umiestnený otvor na snímanie tlakovej straty. Pri znalosti K-faktora a Δp_d je potom možné vypočítať presný prietok vzduchu cez difúzor.

Inštaluje sa priamo do kruhového potrubia a má hrdlo s gumovým tesnením. Na tele difúzora sú pripravené 4 otvory, ktoré slúžia na uchytenie k stene pomocou skrutiek. Pre správnu fixáciu do steny je potrebné demontovať čelnú dosku jednoduchým potiahnutím smerom von. Musí byť namontovaný tak, aby konzola posuvného mechanizmu bola v horizontálnej polohe. Úchyt posuvného mechanizmu by mal smerovať smerom nahor, aby po dokončení inštalácie zostal ukrytý za čelnou doskou.

KONIKA 315 je samostatný kruhový, stropný difúzor, ktorý je vyrobený z pozinkovaného oceľového plechu a slúži na prívod alebo odvod vzduchu. Difúzor je bielej farby RAL 9003. Je vhodnou voľbou do administratívnych alebo obchodných priestorov.

K dostaniu vo veľkostiach ø160, ø200, ø250 a ø315mm.

Súčasťou dodaného difúzora je aj konzola pre uchytenie do kruhového potrubia Konika Bar. Difúzor sa odporúča montovať spolu s pretlakovou komorou THOR, ktorá slúži na nastavenie presného prietoku vzduchu. Je určený pre stropnú montáž. Dá sa uchytiť priamo na potrubie (ø160-315).

Difúzer distribuuje chladný alebo ohrievaný vzduch. Rozdiel teplôt privádzaného a interiérového vzduchu môže byť vďaka vysokej indukcií až ΔT=12K.

Montáž
Pre správnu funkciu je potrebné zabudovať pred pretlakovú komoru THOR úsek rovného potrubia dĺžky 4-násobku jeho priemeru a medzi komoru a difúzor rovné potrubie dĺžky 1-násobku priemeru potrubia. Konika sa upevňuje na kruhové potrubie pomocou montážneho nástavca Konika Bar, ktorý sa najprv uchytí do potrubia a nakoniec sa nasadí samotný difúzor a upevní sa skrutkou.

EFF je odvodný ventil pre inštaláciu na strop alebo na stenu. Pomocou kontramatice možno zafixovať nastaviteľný stredový kužel, pomocou, ktorého sa dá upravovať tlak prúdiaceho vzduchu a tým aj objemový prietok vzduchu.

Ventil je vyrobený z pozinkovaného oceľového plechu. Štandardný odtieň je biely RAL9003. Veľkosť EFF 160 je možné použiť aj pre napojenie do potrubia ø150.

Ventil je možné montovať pomocou montážneho rámiku RFU/RFP alebo priamo do spiro potrubia.

TSR-125 je kruhový, stropný difúzor, ktorý má zabudovanú hlukovo izolovanú pretlakovú komoru. Obsahuje aj nastaviteľnú čelnú dosku, ktorej štrbinu je možné nastaviť na 10-30 mm pre zvýšenie dosahu prúdu 0,2. Vďaka tejto možnosti sa dá vytvoriť požadovaný obraz prúdenia vzduchu podľa aktuálnej stavebnej dispozície alebo podľa požiadaviek klienta.

Je možné ho použiť aj na odvod vzduchu a je určený pre viditeľnú montáž.

Difúzor TSR sa skladá, z nastaviteľného čelného panelu a z hlukovo izolovanej pretlakovej komory, ktorá má gumové tesnenie a regulačnú klapku. Čelný panel je z pohltivého materiálu tlmiacého zvuk. Štrbina je nastaviteľná v rozsahu 10, 20, a 30mm. Pretlaková komora obsahuje prípojky pre meranie tlaku.

Difúzor TSR slúži na distribúciu podchladného vzduchu s maximálnym teplotným rozdielom dT = 12 K.

Materiál čelného panela aj pretlakovej komory je pozinkovaný oceľový plech bielej farby RAL 9003 (lesk 30%).

Montáž
TSR sa môže montovať priamo na strop alebo zavením. Pri montáži na strop sa odstráni čelný panel a pretlaková komora sa prichytí pomocou skrutiek priamo do stropu. V prípade montáže zavesením sa pretlaková komora pripevní pomocou montážnych tyčí resp. konzôl.

EFFC je odvodný ventil pre inštaláciu na strop alebo na stenu. Pomocou kontramatice možno zafixovať nastaviteľný stredový kužel, pomocou, ktorého sa dá upravovať tlak prúdiaceho vzduchu a tým aj objemový prietok vzduchu.

Ventil je vyrobený z pozinkovaného oceľového plechu. Štandardný odtieň je biely RAL9003. Veľkosť EFFC 160 je možné použiť aj pre napojenie do potrubia ø150.

Súčasťou dodávky ventilu EFFC je aj montážny rámček.

TSR-250 je kruhový, stropný difúzor, ktorý má zabudovanú hlukovo izolovanú pretlakovú komoru. Obsahuje aj nastaviteľnú čelnú dosku, ktorej štrbinu je možné nastaviť na 10-30 mm pre zvýšenie dosahu prúdu 0,2. Vďaka tejto možnosti sa dá vytvoriť požadovaný obraz prúdenia vzduchu podľa aktuálnej stavebnej dispozície alebo podľa požiadaviek klienta.

Je možné ho použiť aj na odvod vzduchu a je určený pre viditeľnú montáž.

Difúzor TSR sa skladá, z nastaviteľného čelného panelu a z hlukovo izolovanej pretlakovej komory, ktorá má gumové tesnenie a regulačnú klapku. Čelný panel je z pohltivého materiálu tlmiacého zvuk. Štrbina je nastaviteľná v rozsahu 10, 20, a 30mm. Pretlaková komora obsahuje prípojky pre meranie tlaku.

Difúzor TSR slúži na distribúciu podchladného vzduchu s maximálnym teplotným rozdielom dT = 12 K.

Materiál čelného panela aj pretlakovej komory je pozinkovaný oceľový plech bielej farby RAL 9003 (lesk 30%).

Montáž
TSR sa môže montovať priamo na strop alebo zavením. Pri montáži na strop sa odstráni čelný panel a pretlaková komora sa prichytí pomocou skrutiek priamo do stropu. V prípade montáže zavesením sa pretlaková komora pripevní pomocou montážnych tyčí resp. konzôl.
