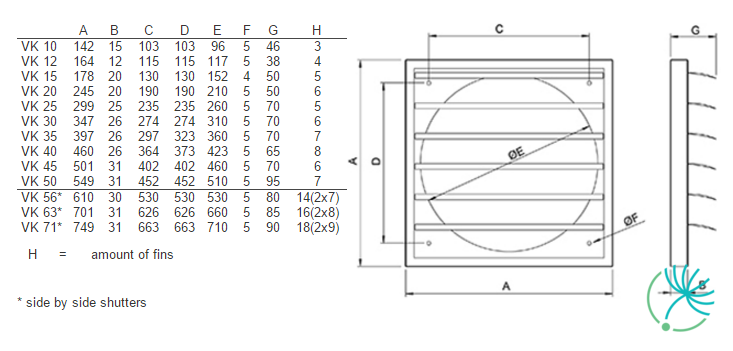

VK 15 žalúzia

Stenová súprava BVK

Stenová súprava BVK sa skladá z hliníkového flexibilného potrubia (dĺžka 350 mm a øD 150 mm) a stenovej mriežky (□E 180 mm).

Senzor SQA umožňuje kontrolovať a udržiavať kvalitu vzduchu na nastavenej úrovni. Medzi jeho hlavné funkcie patrí zopnutie ventilátora pri zvýšenej koncentrácii škodlivín vo vzduchu. Pokiaľ koncentrácia škodlivín klesne pod želanú nastavenú hodnotu zostane ventilátor ešte vďaka integrovanému časovému dobehu (1 - 25 min.) v činnosti.

Senzor kvality vzduchu SQA reaguje na prítomnosť CO, rozpúšťadiel, tabakového dymu, metánu, benzolu ap.

Upozornenie:

SQA nie je možné montovať ako požiarny detektor, snímač dymových alebo výfukových plynov ani ako súčasť požiarnej signalizácie alebo úniku CO. Je určený na snímanie celého spektra spálitelných a aromatických uhlovodíkov a na montáž do normálneho prostredia ( byty, kancelárie a pod.) Použitie v podzemných alebo uzavretých garážach i ďalších aplikáciach závislých na presnom snímaní jednotlivých plynných zložiek nie je odporúčané a prístroj na takú aplikáciu nie je schválený.

Skrinka je vyrobená z plastu, je určený na montáž na stenu.

Technické parametre:

ZN 708 je zariadenie, ktoré je určené pre oneskorenie vypnutia axiálnych a radiálnych ventilátorov. Doba časového dobehu je pevne stanovená na cca 7 min. (±1min). Spínač sa ovláda vypínačom osvetlenia miestnosti alebo samostatným tlačidlom.

Technické parametre:

• pevne nastavený čas
• je vstavaný v plastovom púzdre, ktoré možno umiestniť pod vypínač
• interval dobehu typ 708 – 7±1 minuta  (vhodný do WC)
• interval dobehu typ 715 – 15±1 minuta (vhodný do kúpelne)

• automatické zapnutie ventilátora pri prekročení nastavenej hodnoty relatívnej vlhkosti
• Automatické vypnutie ventilátora pri poklese relatívnej vlhkosti pod nastavenú úroveň
• Zapnutie a vypnutie tiahlom (šnúrkou)
• LED kontrolka chodu ventilátora
• Povrchová alebo zapustená montáž

  Vhodný pre ventilátory: DX100, DX180 Premier, DX200 Premier, DX400 Premier, CMF, GX6, GX9, GX12, WX6, WX9, WX12

RKK 150 je spätná klapka do potrubia s priemerom 150 mm. Je vyrobená s nárazuvzdorného plastu s "motýlovým" prevedením. Inštalovať ju je možné iba vo vodorovnom potrubí s osou klapiek zvisle.

ZN 715 je zariadenie, ktoré je určené pre oneskorenie vypnutia axiálnych a radiálnych ventilátorov. Doba časového dobehu je pevne stanovená na cca 15 min. (±1min). Spínač sa ovláda vypínačom osvetlenia miestnosti alebo samostatným tlačidlom.

Technické parametre:

• pevne nastavený čas
• je vstavaný v plastovom púzdre, ktoré možno umiestniť pod vypínač
• interval dobehu typ 708 – 7±1 minuta  (vhodný do WC)
• interval dobehu typ 715 – 15±1 minuta (vhodný do kúpelne)

Prepínač otáčok - rýchlostí na ventilátoroch s polohou na vypnutie. Montáž na omietku alebo aj pod omietku.

RD 2080 instabox je revízny diel určený k spájaniu spiro potrubí, tvaroviek a hadíc. Je ho možné použiť taktiež k jednoduchšiemu servisovaniu spätnej klapky RSKW.

RD 80 instabox je revízny diel určený k spájaniu spiro potrubí, tvaroviek a hadíc. Je ho možné použiť taktiež k jednoduchšiemu servisovaniu spätnej klapky RSKW.

Klapka má tesné prevedenie podľa normy ÖN M 6027. List klapky je tvorený rámom a silikónovou membránou. Je vhodná na inštaláciu do vertikálnej či horizontálnej polohy. Montáž sa vykonáva zasunutím do potrubia. Klapka obsahuje tesnenie na upevnenie a fixáciu v potrubí.

• použitie v kruhovom potrubí
• prevedenie s magnetom
• vyrobená z plastu
• inštalácia prednostne vo zvislej polohe

Montáž
Je nutné si uvedomiť smer prúdenia vzduchu. Spätná klapka musí byť demontovateľná, prístupná pre servis a obsluhu. Os spätnej klapky musí byť vždy v horizontálnej polohe. Pootočenie osi zabráni správnemu fungovaniu. Spätnú klapku RSKW 100 umiestnite do potrubia kolmo, max. 0°– 5° proti smeru prúdenia vzduchu. Pre zabezpečenie jednoduchšieho servisu sa odporúča klapku montovať do revízneho dielu RD - instabox.

Plastová dvojkrídlová spätná klapka s pružinkou

Vhodná pre ventilátory BF, resp. IF

RKK 100 je spätná klapka do potrubia s priemerom 100 mm. Je vyrobená s nárazuvzdorného plastu s "motýlovým" prevedením. Inštalovať ju je možné iba vo vodorovnom potrubí s osou klapiek zvisle.
