RKK 100 spätná klapka

Stenová súprava BVK

Stenová súprava BVK sa skladá z hliníkového flexibilného potrubia (dĺžka 350 mm a øD 125mm) a stenovej mriežky (□E 160mm).

Senzor SQA umožňuje kontrolovať a udržiavať kvalitu vzduchu na nastavenej úrovni. Medzi jeho hlavné funkcie patrí zopnutie ventilátora pri zvýšenej koncentrácii škodlivín vo vzduchu. Pokiaľ koncentrácia škodlivín klesne pod želanú nastavenú hodnotu zostane ventilátor ešte vďaka integrovanému časovému dobehu (1 - 25 min.) v činnosti.

Senzor kvality vzduchu SQA reaguje na prítomnosť CO, rozpúšťadiel, tabakového dymu, metánu, benzolu ap.

Upozornenie:

SQA nie je možné montovať ako požiarny detektor, snímač dymových alebo výfukových plynov ani ako súčasť požiarnej signalizácie alebo úniku CO. Je určený na snímanie celého spektra spálitelných a aromatických uhlovodíkov a na montáž do normálneho prostredia ( byty, kancelárie a pod.) Použitie v podzemných alebo uzavretých garážach i ďalších aplikáciach závislých na presnom snímaní jednotlivých plynných zložiek nie je odporúčané a prístroj na takú aplikáciu nie je schválený.

Skrinka je vyrobená z plastu, je určený na montáž na stenu.

Technické parametre:

Samočinná pretlaková žalúzia pre vertikálnu montáž na vonkajšiu stenu. Má profilované listy a pracuje veľmi dobre aj pri nízkych rýchlostiach vzduchu. Maximálna rýchlosť vzduchu je 12 m/s. Pretlaková žalúzia je zhotovená z nárazuvzdorného nylonového materiálu odolného proti poveternostným vplyvom a proti ultrafialovému žiareniu. Pretlakové žalúzie sa veľmi ľahko montujú, skrutky a hmoždinky sú priložené.

RKK 150 je spätná klapka do potrubia s priemerom 150 mm. Je vyrobená s nárazuvzdorného plastu s "motýlovým" prevedením. Inštalovať ju je možné iba vo vodorovnom potrubí s osou klapiek zvisle.

RD 80 instabox je revízny diel určený k spájaniu spiro potrubí, tvaroviek a hadíc. Je ho možné použiť taktiež k jednoduchšiemu servisovaniu spätnej klapky RSKW.

ZN 708 je zariadenie, ktoré je určené pre oneskorenie vypnutia axiálnych a radiálnych ventilátorov. Doba časového dobehu je pevne stanovená na cca 7 min. (±1min). Spínač sa ovláda vypínačom osvetlenia miestnosti alebo samostatným tlačidlom.

Technické parametre:

• pevne nastavený čas
• je vstavaný v plastovom púzdre, ktoré možno umiestniť pod vypínač
• interval dobehu typ 708 – 7±1 minuta  (vhodný do WC)
• interval dobehu typ 715 – 15±1 minuta (vhodný do kúpelne)

RD 2080 instabox je revízny diel určený k spájaniu spiro potrubí, tvaroviek a hadíc. Je ho možné použiť taktiež k jednoduchšiemu servisovaniu spätnej klapky RSKW.

HIG 2 slúži ako externé čidlo vlhkosti a časový dobeh na ovládanie DCV systémov, ventilátorov, odvlhčovačov a zvlhčovačov vzduchu.

• podľa nastavenia spíná pri určitej relativnej vlhkosti
• pracovný rozsah 40–90 %

• nastavenie časového dobehu 1–25 min.


CT 12/14 R je transformátor pre malé ventilátory s bezpečným napätím 12V. Jeho úlohou je 230 V napätie pretransformovať na 12 V. Navyše je vybavený nastaviteľným časovým dobehom 1- 30 minút.

Skrinka je vyrobená z plastu a je vhodná na montáž na omietku.

Klapka má tesné prevedenie podľa normy ÖN M 6027. List klapky je tvorený rámom a silikónovou membránou. Je vhodná na inštaláciu do vertikálnej či horizontálnej polohy. Montáž sa vykonáva zasunutím do potrubia. Klapka obsahuje tesnenie na upevnenie a fixáciu v potrubí.

• použitie v kruhovom potrubí
• prevedenie s magnetom
• vyrobená z plastu
• inštalácia prednostne vo zvislej polohe

Montáž
Je nutné si uvedomiť smer prúdenia vzduchu. Spätná klapka musí byť demontovateľná, prístupná pre servis a obsluhu. Os spätnej klapky musí byť vždy v horizontálnej polohe. Pootočenie osi zabráni správnemu fungovaniu. Spätnú klapku RSKW 200 ED umiestnite do potrubia kolmo, max. 0°– 5° proti smeru prúdenia vzduchu. Pre zabezpečenie jednoduchšieho servisu sa odporúča klapku montovať do revízneho dielu RD - instabox.

CT 12/14 je transformátor pre malé ventilátory s bezpečným napätím 12V. Jeho úlohou je 230 V napätie pretransformovať na 12 V.

Skrinka je vyrobená z plastu a je vhodná na montáž na omietku.

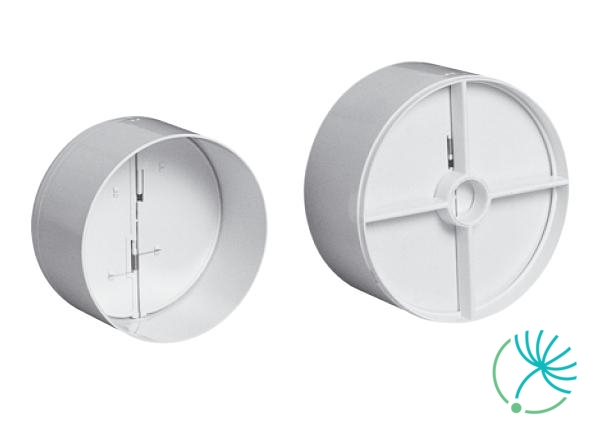

Plastová dvojkrídlová spätná klapka s pružinkou

Vhodná pre ventilátory BF, resp. IF
