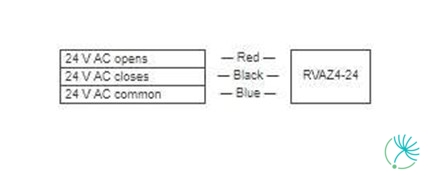

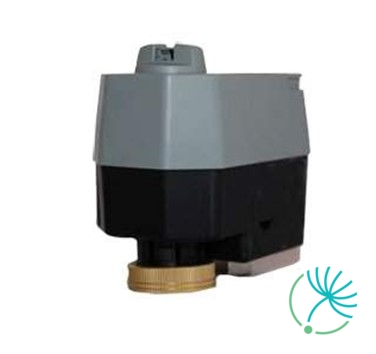

Systemair RVAZ4 24 servopohon

Systemair TG-R530 je interiérový snímač teploty s nastaviteľnou požadovanou hodnotou. Je kalibrovaný na montáž na stenu. Pod krytom sa nachádza skrutka, ktorá slúži na mechanické zaistenie polohy potenciometra.

Používa sa spolu s regulátormi Aqua, Pulser, TM, TTC.

Systemair CVVX 250 mriežka je navrhnutá na použitie predovšetkým do exteriérového prostredia  a montáž na stenu. Konštrukcia mriežky zaručuje oddelenie privádzaného a odvádzaného vzduchu.

Mriežka je vyrobená z pozinkovaného plechu. Disponuje povrchovou úpravou a má práškový náter v čiernej farbe (RAL9005).

Je vhodná ako koncový prvok pre rekuperačné jednotky SAVE.

Montáž:
4 skrutky na čelnom paneli uľahčujú montáž a demontáž za účelom čistenia.
Ako prvá sa na stenu montuje zadná základná doska.
Umiestnenie výtlaku použitého vzduchu môže byť na oboch stranách.

Systemair U-EK je plastový kryt na ochranu transformátora.

Systemair Pulser-M 230/400V je regulátor pre elektrické ohrievače s obmedzením minimálnej a maximálnej teploty.

Môže byť pripojený ako jednofázové alebo dvojfázové zariadenie. Je primárne kalibrovaný pre montáž na stenu a je napájaný do sústavy medzi  hlavný prívod napätia a elektrický ohrievač.

Systemair Pulser-M 230/400V regulátor za účelom snímania teploty používa tak ako vstavané teplotné čidlo tak aj externé teplotné čidlo, ktoré musí byť primontované na svorkách. Tieto svorky slúžia na determináciu maximálnej a minimálnej teploty privádzaného vzduchu.

Časovo úmerné riadenie pomáha k tomu aby regulácia tepelného výkonu bola plynulá.

Pre rapídne zmeny teploty bude Systemair Pulser-M 230/400V regulátor fungovať ako PI-regulátor s pevným proporcionálnym pásmom 20K a pevne stanoveným časom reštartu na 6 minút.

Systemair Pulser-M 230/400V regulátor môže pomocou externého časového spínača poskytnúť prispôsobiteľné nočné nastavenie.

Systemair TG-R600 je externý snímač teploty s nastaviteľnou požadovanou hodnotou. Je kalibrovaný na montáž na stenu. Pod krytom sa nachádza skrutka, ktorá slúži na mechanické zaistenie polohy potenciometra.

Používa sa spolu s regulátormi Pulser, TTC.

Systemair AQUA 24TF je regulátor systémov HVAC primárne určený na regulovanie teploty vzduchu v miestnosti alebo teploty privádzaného vzduchu v servopohonoch ventiloch a klapkách.
 Systemair AQUA 24TF je trojpólový regulátor s pulznou reguláciou ohrevu to znamená, že pomer medzi zapnutím a vypnutím je vždy proporcionálny a závisí od nastavenia požadovanej veľkosti odchýlky teploty.

Disponuje vstupom na pripojenie externého senzora na snímanie teploty aby bolo možné merať teplotu vzduchu nielen integrovaným senzorom ale aj externým senzorom.

Systemair AQUA 24TF má implementované dva druhy svoriek, jeden druh slúži na pripojenie externého snímača pre možnosť ovládania maximálnej a minimálnej teploty privádzaného vzduchu a ďalší druh slúži na spustenie alarmu ak teplota na snímači ochrany proti mrazu klesne pod 5 °C.

Systém ochrany proti mrazu v Systemair AQUA 24TF regulátore je nastavený na dve teplotné hranice a to na 10°C a menej, vtedy začne otvárať servoventil zmiešavacieho uzlu. Pri poklese teploty pod 5°C sa rozsvieti LED dióda (spustenie alarmu) a zopne poplachové relé čo zapríčiní že regulátor otvorí zmiešavací ventil na plných 100%.

Regulátor je možné nastaviť pre kaskádové riadenie, snímač je umiestnený v miestnosti alebo v potrubí odpadového vzduchu. Druhý snímač je umiestnený v potrubí privádzaného vzduchu na reguláciu teploty privádzaného vzduchu. Ak sa teplota v miestnosti odchýli od požadovanej hodnoty dodávky tak sa žiadaná hodnota teploty vzduchu zmenila. Stupeň kompenzácie je nastavený kaskádovým faktorom CF. Kaskádový faktor je definovaný ako zmena žiadanej teplote v potrubí pre zmenu teploty miestnosti o 1 ° C. Je možné nastaviť minimálnu hranicu pre teplotu prívodného vzduchu.

Systemair AQUA 24TF má špeciálny vstup, ktorý je pripojený k ventilátoru motorové relé. Keď je ventilátor vypnutý, regulátor prejde do režimu vypnutia. Potom sa pokúsi udržať senzor ochrany proti mrazu na 25 ° C. Výhodou je to, že teplý ohrievač minimalizuje riziko zmrazovania a tiež eliminuje nepríjemné pocity z výbuchu studeného vzduchu pri štarte.

Hrdlá tlmiča z pozinkovaného oceľového plechu slúžia na jednoduché pripojenie tlmiča na potrubný systém. Na jednej strane tlmiča je hrdlo opatrené gumovým tesnením a preto je možné nenáročne zapojiť dva tlmiče za sebou.

Tlmiče hluku Connectduct sa vyznačujú vysokou flexibilitou a výbornou hlukovou izoláciou. Vnútorná hadica je hydrofóbna a antibakteriálna.

Je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si možete pozrieť TU.

Slúži na znižovanie hluku vo vzduchotechnických systémoch.

Materiál

Vnútorná hadica: netkaná látka z polypropylénu
Vonkajšia hadica: laminovaný hliník/polyester
Izolácia: sklenné vlákna - odolné voči roztrhnutiu
Dostupné priemery: 100, 125, 160, 200, 250, 315 mm


Systemair TG-UH/PT1000 je snímač teploty v exteriéry s moderným dizajnom, ktorý sa hodí do akéhokoľvek prostredia. Je navrhnutý pre montáž na stenu do exteriéru, resp. kdekoľvek kde je potrebná vysoká trieda ochrany snímačov.

Nie je kompatibilný s regulátormi typu PULSER a AQUA.

Snímač Systemair-E CO₂ sa používa v prípade riadeného vetrania.

Systemair-E CO₂ je snímač navrhnutý na montáž na stenu do spoločenských miestností, ako konferenčné miestnosti, učebne, spoločenské sály, a iných za účelom regulácie vzduchu.

Je veľmi ekonomicky výhodný z dôvodu zabraňovania stratám energie spôsobených prílišným vetraním. Jeho cieľom je okrem šetrenia energie taktiež zabezpečovanie čo najvyššej kvality vzduchu v interiéry.

Systemair-E CO₂ je skonštruovaný tak, aby jeho inštalácia bola čo najmenej zložitá, a taktiež má čistý a inovatívny dizajn, ktorý prispieva k tomu, že je vhodný do väčšiny interiérov.

SPI 125 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D

Systemair ZTV 20-2,0 je regulačný 2-cestný ventil

• Pre vodu a chladiace médiá (max 30% glykolu)
• Bez netesnosti v uzatvorenom stave

Ventil obsahuje tesniaci O-krúžok z EPDM a má stabilnú percentuálnu charakteristiku prietoku.

Vhodný typ servopohonu: RVAZ4 24A.

Technické charakteristiky

• Materiál tela: mosadz
• Materiál dýzy: mosadz
• Hriadeľ: nehrdzavejúca oceľ
• Typ ripojenia potrubia: vonkajší závit
• Obal: EPDM

Systemair CVVX 250W mriežka je navrhnutá na použitie predovšetkým do exteriérového prostredia  a montáž na stenu. Konštrukcia mriežky zaručuje oddelenie privádzaného a odvádzaného vzduchu.

Mriežka je vyrobená z pozinkovaného plechu. Disponuje povrchovou úpravou a má práškový náter v bielej farbe (RAL9016).

Je vhodná ako koncový prvok pre rekuperačné jednotky SAVE.

Montáž:
4 skrutky na čelnom paneli uľahčujú montáž a demontáž za účelom čistenia.
Ako prvá sa na stenu montuje zadná základná doska.
Umiestnenie výtlaku použitého vzduchu môže byť na oboch stranách.
