Systemair FRQ5S-E-6A frekvenčný menič pre kruhové ventilátory
Systemair FRQ5S-E-6A je frekvenčný menič so sinusovým filtrom a 5-stupňovým prepínačom pre 1~ ventilátory.
Frekvenčný menič Systemair FRQ5S-E-6A je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.
Frekvenčný menič Systemair FRQ5S-E-6A disponuje zabudovaným sinusovým filtrom, preto nie sú pre pripojenie potrebné tienené káble. Vďaka sinusovému filtru je prevádzka bezpečná a bezproblémová. Frekvenčný menič Systemair FRQ5S-E-6A môže vylepšiť existujúce systémy bez potreby výmeny el. káblov za tienené. Sinusový filter dáva možnosť použiť zabudované netienené káble. Maximálna dĺžka káblov k motoru je 100 m.

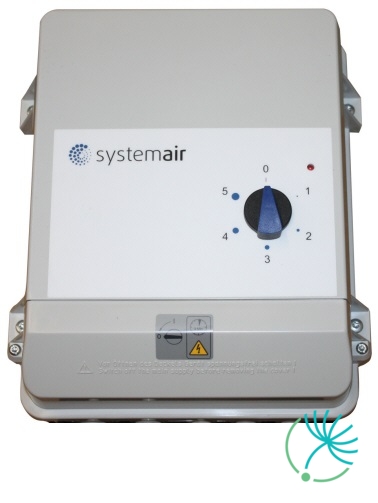

Frekvenčný menič Systemair FRQ5S-E-6A má zabudovaný 5-stupňový prepínač: 0=0Hz, 1=10Hz, 2=20Hz, 3=30Hz, 4=40Hz, 5=50Hz. Môže spoľahlivo regulovať aj motory, ktoré sú považované za frekvenčne neregulovateľné (kvôli svojej konštrukcii), čo sú napr. motory s externým rotorom. Zároveň umožňuje paralelne pripojiť viac motorov.
V prípade použitia v aplikáciách s EX ventilátormi musí byť umiestnenie frekvenčného meniča mimo zónu EX!
Charakteristika frekvenčného meniča pre kruhové ventilátory Systemair FRQ5S-E-6A
- Bezpotenciálne hlásenie o prevádzke
- Zabudovaný 5-stupňový prepínač

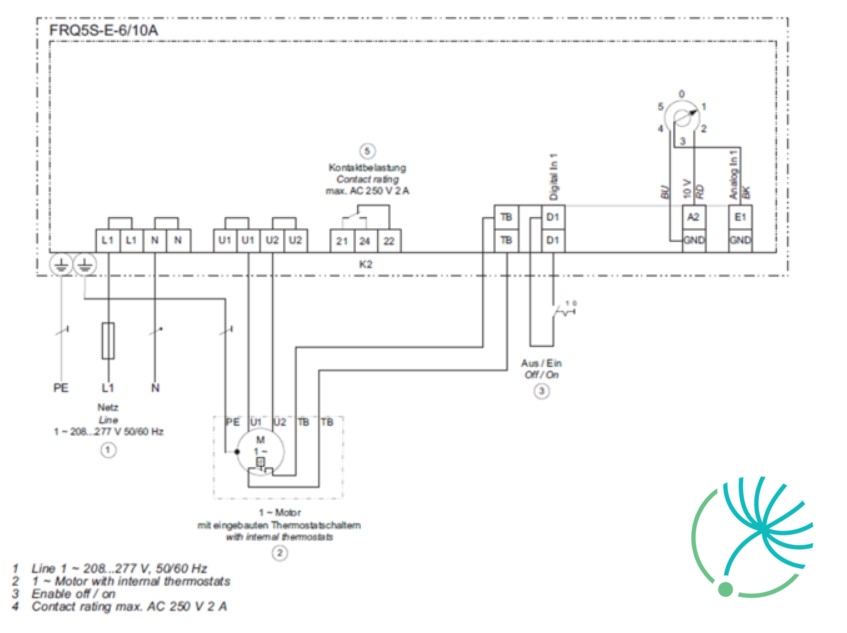

- Kontakt pre pripojenie vypínača alebo elektronického reštartu
- Ochrana motora pomocou pripojenia termokontaktov "TB" alebo termistorov "TP"
- Elektromagnetická kompatibilita - emisie EN 61000-6-3
- Elektromagnetická kompatibilita - odolnosť EN 61000-6-2
- Trieda krytia IP54
- Bez nebezpečenstva poškodenia motorov napr. napäťovými špičkami a pod.
- Prevádzka bez elektromagnetického hluku motora
- Široký rozsah napätia 3~ 208V-480V, 50/60Hz
Vlastnosti
Hmotnosť | 5,7 kg | |
Napätie | 208-277 V | |
Frekvencia | 50/60 Hz | |
Fáza | 1 ~ | |
Max. teplota okolia | 55 °C | |
Doporučená veľkosť istenia | 10 A | |
Maximálna povolená vlhkosť | 85 %RH | |
Trieda krytia | IP54 | |
Max. spínací prúd | 6 A |
Na stiahnutie
-
- Systemair FRQ5S-E-6A frekvenčný menič pre kruhové ventilátory - návod na použitie ( 891.28 KB) Stiahnuť
