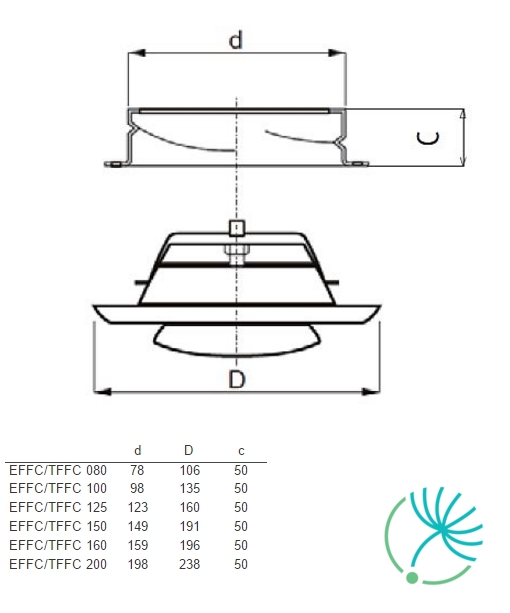

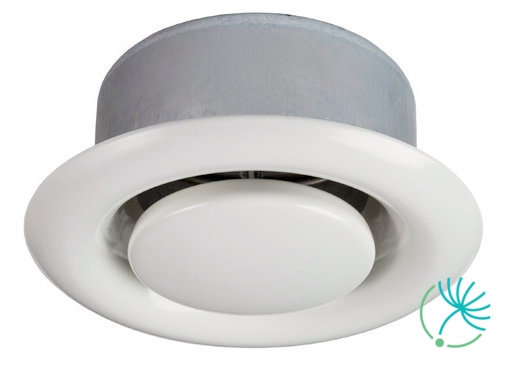

Systemair EFFC 200 SW ventil

EFFC je odvodný ventil pre inštaláciu na strop alebo na stenu. Pomocou kontramatice možno zafixovať nastaviteľný stredový kužel, pomocou, ktorého sa dá upravovať tlak prúdiaceho vzduchu a tým aj objemový prietok vzduchu.

Ventil je vyrobený z pozinkovaného oceľového plechu. Štandardný odtieň je biely RAL9003. Veľkosť EFFC 160 je možné použiť aj pre napojenie do potrubia ø150.

Súčasťou dodávky ventilu EFFC je aj montážny rámček.

TST-125 je kruhový, stropný, prívodný difúzor s nastaviteľnou štrbinou.

Skladá sa z 2 dielov, z ktorých čelný disk sa dá nastaviť do rôznych polôh, čím sa dosiahne požadovaný dosah prúdenia vzduchu. Čelný disk je hlukovo izolovaný. Difúzor obsahuje tienidlo z polyuretánovej peny, ktoré slúži na zmenu obrazu prúdenia (180°).

Difúzor TST slúži aj na distribúciu chladného vzduchu s maximálnym teplotným rozdielom pri prívode vzduchu ΔT = 10K

Materiál difúzora je pozinkovaný oceľový plech bielej farby RAL9003 (lesk 30%).

Montáž
TST sa montuje priamo do kruhového potrubia. Ak je ventil pripojený na pretlakovú komoru PER, je potrebné, aby bol pred komorou úsek rovného potrubia o dĺžke 4-násobku jeho priemeru.

Kruhový prívodný ventil TFFC RAL9003 s nastaviteľným stredovým kuželom s možnosťou fixácie polohy pomocou kontramatice. Je možné plynulo nastaviť celkový tlak a tým aj prietok vzduchu.

Súčasťou balenia ventilov TFFC je aj montážný rámček.

Odporúča sa používať ich iba pre prívod vzduchu.

IGK je sacia mriežka, z pozinkovaného oceľového plechu v tvare štvorca, ktorá slúži na prívod alebo odvod vzduchu pre vonkajšiu montáž.

Mriežka má kruhové napojenie, ktoré obsahuje gumové tesnenie a taktiež ochrannú sieťku proti hmyzu.

EFF je odvodný ventil pre inštaláciu na strop alebo na stenu. Pomocou kontramatice možno zafixovať nastaviteľný stredový kužel, pomocou, ktorého sa dá upravovať tlak prúdiaceho vzduchu a tým aj objemový prietok vzduchu.

Ventil je vyrobený z pozinkovaného oceľového plechu. Štandardný odtieň je biely RAL9003. Veľkosť EFF 160 je možné použiť aj pre napojenie do potrubia ø150.

Ventil je možné montovať pomocou montážneho rámiku RFU/RFP alebo priamo do spiro potrubia.

IGK je sacia mriežka, z pozinkovaného oceľového plechu v tvare štvorca, ktorá slúži na prívod alebo odvod vzduchu pre vonkajšiu montáž.

Mriežka má kruhové napojenie, ktoré obsahuje gumové tesnenie a taktiež ochrannú sieťku proti hmyzu.

IGK je sacia mriežka, z pozinkovaného oceľového plechu v tvare štvorca, ktorá slúži na prívod alebo odvod vzduchu pre vonkajšiu montáž.

Mriežka má kruhové napojenie, ktoré obsahuje gumové tesnenie a taktiež ochrannú sieťku proti hmyzu.

Stenový difúzor BOR-R je vyrobený z pozinkovaného oceľového plechu s povrchovou úpravou práškovým náterom v bielej farbe (RAL 9003, lesk 30). Vo vnútri tela difúzora je umiestnený plochý posuvný mechanizmus (9 regulačných pozícií) na nastavenie prietoku vzduchu.

Vďaka svojmu nadčasovému dizajnu je vhodný nielen pre rezidenčné projekty, ale aj do kancelárií, hotelov a pod. Difúzor zabezpečuje prívod čerstvého vzduchu bez vzniku zbytočného hluku a nepríjemného prievanu. Vzduch prúdiaci z difúzora vytvorí tzv. coanda efekt. Ten zabráni odkloneniu prúdu vzduchu od stropu do zóny pobytu pred dosiahnutím prijateľnej teploty. Max. teplotný rozdiel ΔT je 10K. Pre dosiahnutie coanda efektu nesmie vzdialenosť BOR-R od stropu presiahnuť dĺžku 30 cm.

BOR-R je vhodný aj pre systémy s variabilným prietokom vzduchu (VAV), pretože obraz prúdenia je zachovaný v celom rozsahu prúdenia. Zároveň je možné použiť ho na prívod aj odvod vzduchu.

Difúzor je vybavený posuvným mechanizmom pre nastavenie prietoku vzduchu. Mechanizmus sa ovláda z vonkajšej strany pomocou úchytu pohybujúceho sa v drážke umiestnenej na tele difúzora. Taktiež je na hrane umiestnený otvor na snímanie tlakovej straty. Pri znalosti K-faktora a Δp_d je potom možné vypočítať presný prietok vzduchu cez difúzor.

Inštaluje sa priamo do kruhového potrubia a má hrdlo s gumovým tesnením. Na tele difúzora sú pripravené 4 otvory, ktoré slúžia na uchytenie k stene pomocou skrutiek. Pre správnu fixáciu do steny je potrebné demontovať čelnú dosku jednoduchým potiahnutím smerom von. Musí byť namontovaný tak, aby konzola posuvného mechanizmu bola v horizontálnej polohe. Úchyt posuvného mechanizmu by mal smerovať smerom nahor, aby po dokončení inštalácie zostal ukrytý za čelnou doskou.

KONIKA-A je samostatný kruhový, prívodno-odvodný, stropný difúzor, ktorý je určený pre stropnú montáž. Dokáže regulovať horizontálne alebo vertikálne prúdenie vzduchu, vďaka vnútornému kuželu, ktorý sa dá nastaviť pootočením.

Difúzor KONIKA-A je vyrobený z pozinkovaného oceľového plechu bielej farby RAL 9003. Je vhodnou voľbou do administratívnych alebo obchodných priestorov.

Skladá sa z vonkajšieho pevného kužela a z dvojitého stredného kužela, ktorý ovplyvňuje prúdenie vzduchu z vertikálneho na horizontálne. Dvojitý kužel sa dá odnímať. Difúzor sa odporúča montovať spolu s pretlakovou komorou THOR, ktorá slúži na nastavenie presného prietoku vzduchu.

Dá sa uchytiť priamo na potrubie (ø160-500). Difúzer distribuuje chladný alebo ohrievaný vzduch a reguluje jeho prúdenie bez nebezpečenstva prievanu (VAV). Maximálny rozdiel teplôt privádzaného a interiérového vzduchu je ΔT=10K.

Montáž
Pre správnu funkciu je potrebné zabudovať pred pretlakový box THOR úsek rovného potrubia dĺžky 4-násobku jeho priemeru a medzi komoru a difúzor rovné potrubie dĺžky 1-násobku priemeru potrubia. Konika-A sa upevňuje na kruhové potrubie po predchádzajúcej demontáži vnútorného kužela (stlačenie a ľahké pootočenie). Následne sa difúzor upevní do potrubia nitovaním alebo priskrutkovaním. Nakoniec sa nasadí a upevní vnútorný dvojitý kužel s požadovaním nastavením (vertikálny alebo horizontálny obraz prúdenia).

TFF je kruhový prívodný ventil určený pre montáž do podhľadu. Skladá sa zo sacieho ústia a z nastaviteľného stredového disku izolovaného materiálom tlmiacim hluk.

Ventily TFF sú vyrobené z pozinkovaného oceľového plechu s náterom RAL9003.

Vďaka svojim technickým vlastnostiam majú široké možnosti využitia. Dosah a pokles tlaku je možné regulovať otáčaním stredového disku.

Difúzor TFF je vhodný aj na distribúciu chladného vzduchu s maximálnym teplotným rozdielom pri prívode ochladzovaného vzduchu ΔT = 10 K.

TFF sa pomocou pružín ľahko pripevní buď do upevňovacieho montážneho rámu RFU alebo priamo do potrubia.

IGC je mriežka v tvare kruhu, ktorá slúži na prívod alebo odvod vzduchu pre vonkajšiu montáž.

Je vybavená ochrannou sieťkou z nerezovej ocele (8x8 mm). Dostupné priemery ø100-250mm.

Mriežka je vyrobená z hliníka. Rozostup lamiel je 14 mm, sklon lamiel je 35°

Montuje sa do kruhového potrubia a pripevňuje sa skrutkami cez pripravené otvory.

TFF je kruhový prívodný ventil určený pre montáž do podhľadu. Skladá sa zo sacieho ústia a z nastaviteľného stredového disku izolovaného materiálom tlmiacim hluk.

Ventily TFF sú vyrobené z pozinkovaného oceľového plechu s náterom RAL9003.

Vďaka svojim technickým vlastnostiam majú široké možnosti využitia. Dosah a pokles tlaku je možné regulovať otáčaním stredového disku.

Difúzor TFF je vhodný aj na distribúciu chladného vzduchu s maximálnym teplotným rozdielom pri prívode ochladzovaného vzduchu ΔT = 10 K.

TFF sa pomocou pružín ľahko pripevní buď do upevňovacieho montážneho rámu RFU alebo priamo do potrubia.
