Systemair BOR-S 100 stenový difúzor

Výrobca: Systemair
Zdieľať:

75,60 EUR 72,00 EUR

60,00 EUR bez DPH

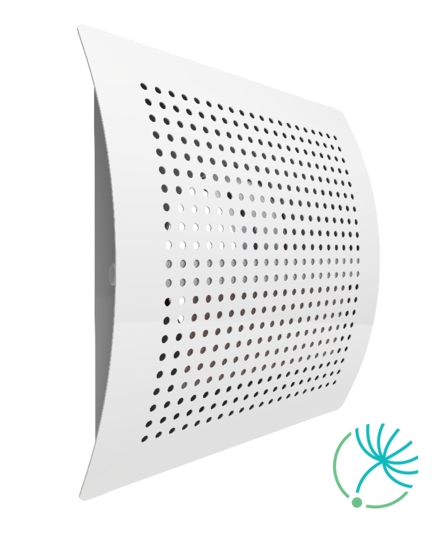

BOR-S je prívodný alebo odvodný stenový difúzor s perforovanou čelnou doskou. Je vyrobený z pozinkovaného oceľového plechu s povrchovou úpravou práškovým náterom v bielej farbe (RAL 9003, lesk 30). Vo vnútri tela difúzora je umiestnený plochý posuvný mechanizmus (8 regulačných pozícií) na nastavenie prietoku vzduchu.

Vďaka svojmu nadčasovému dizajnu je vhodný nielen pre rezidenčné projekty, ale aj do kancelárií, hotelov a pod. Difúzor zabezpečuje prívod čerstvého vzduchu bez vzniku zbytočného hluku a nepríjemného prievanu. Vzduch prúdiaci z difúzora vytvorí tzv. coanda efekt. Ten zabráni odkloneniu prúdu vzduchu od stropu do zóny pobytu pred dosiahnutím prijateľnej teploty. Max. teplotný rozdiel ΔT je 10K. Pre dosiahnutie coanda efektu nesmie vzdialenosť BOR-S od stropu presiahnuť dĺžku 30 cm.

BOR-S je vhodný aj pre systémy s variabilným prietokom vzduchu (VAV), pretože obraz prúdenia je zachovaný v celom rozsahu prúdenia.

Difúzor je vybavený posuvným mechanizmom pre nastavenie prietoku vzduchu. Mechanizmus sa ovláda z vonkajšej strany pomocou úchytu pohybujúceho sa v drážke umiestnenej na tele difúzora. Taktiež je na hrane umiestnený otvor na snímanie tlakovej straty. Pri znalosti K-faktora a Δpd je potom možné vypočítať presný prietok vzduchu cez difúzor.

Difúzor má hrdlo s gumovým tesnením a inštaluje sa priamo do kruhového potrubia. Na tele difúzora sú pripravené 4 otvory, ktoré slúžia na uchytenie k stene pomocou skrutiek. Pre správnu fixáciu do steny je potrebné demontovať čelnú dosku jednoduchým potiahnutím smerom von.

Difúzor musí byť inštalovaný tak, aby konzola posuvného mechanizmu bola v horizontálnej polohe. Úchyt posuvného mechanizmu by mal smerovať smerom nahor, aby po dokončení inštalácie zostal ukrytý za čelnou doskou.

Vlastnosti

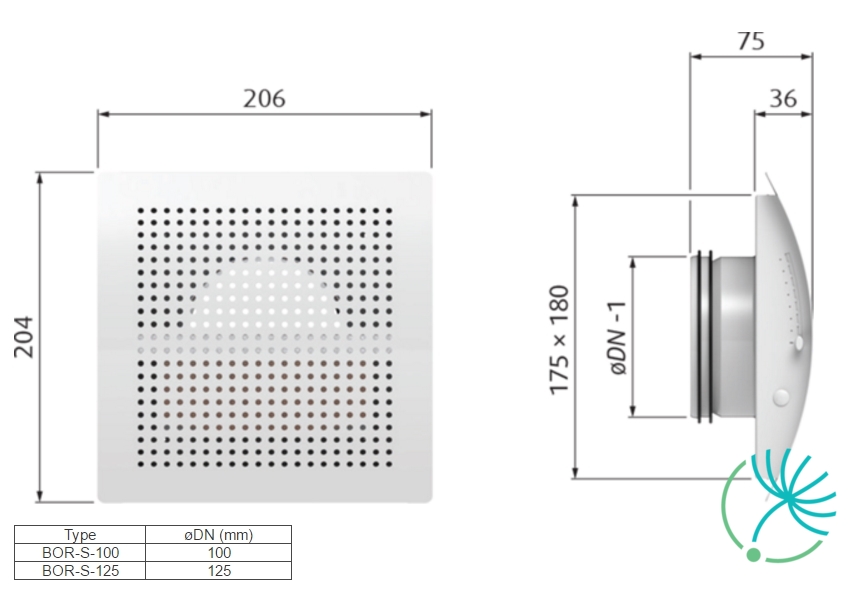

Rozmery 204 x 206 mm
Typ difúzora Prívodný
Druh difúzora Nástenný
Priemer potrubia DP 100 mm
Tvar potrubia Kruhové
Prietok vzduchu 37 - 62 m³/h

Na stiahnutie

  • Systemair BOR-S difúzor - inštalačný manuál (EN) ( 2.23 MB) Stiahnuť
  • Systemair BOR-S difúzor - technická špecifikácia (EN) ( 1.53 MB) Stiahnuť
